USR-TCP232-302 MODBUS多主机轮询示例

一、资料下载

USR-TCP232-302/304/306 说明书 （完整版）下载链接：http://www.mnsmc.com/Download/920.html

USR-TCP232-302/304/306 规格书官网下载链接：http://www.mnsmc.com/Download/405.html

USR-TCP232-302/304/306 AT指令集官网下载链接：http://www.mnsmc.com/Download/1255.html

USR-TCP232-302 设置软件官网下载链接：http://www.mnsmc.com/Download/257.html

调试助手和MODBUS Slave可以百度自己下载。

二、硬件连接

1、所需物品

USR-TCP232-302 产品 1台

5V电源适配器 1个

USB-RS232串口线 1条

超五类网线 1根

笔记本电脑 1台

2、硬件连接

USR-TCP232-302 的232串口接USB-RS232串口线到电脑的SB口，然后产品接5V电源适配器上电。网线和电脑直连，电脑设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1，构成局域网。

电脑提前下载打开M0设置软件。

3、串口号

点击电脑计算机，右击点击管理，点击设备管理器，点击端口，确认USB-RS232串口线的COM口号是COM10。

三、USR-TCP232-302参数设置

1、局域网搜索302 IP

302和电脑网线直连，打开M0软件，搜到302的IP。

2、登陆302网页，切换中文显示

浏览器输入302的IP，192.168.0.7 登陆302网页，点击右上角的中文，切换中文显示。

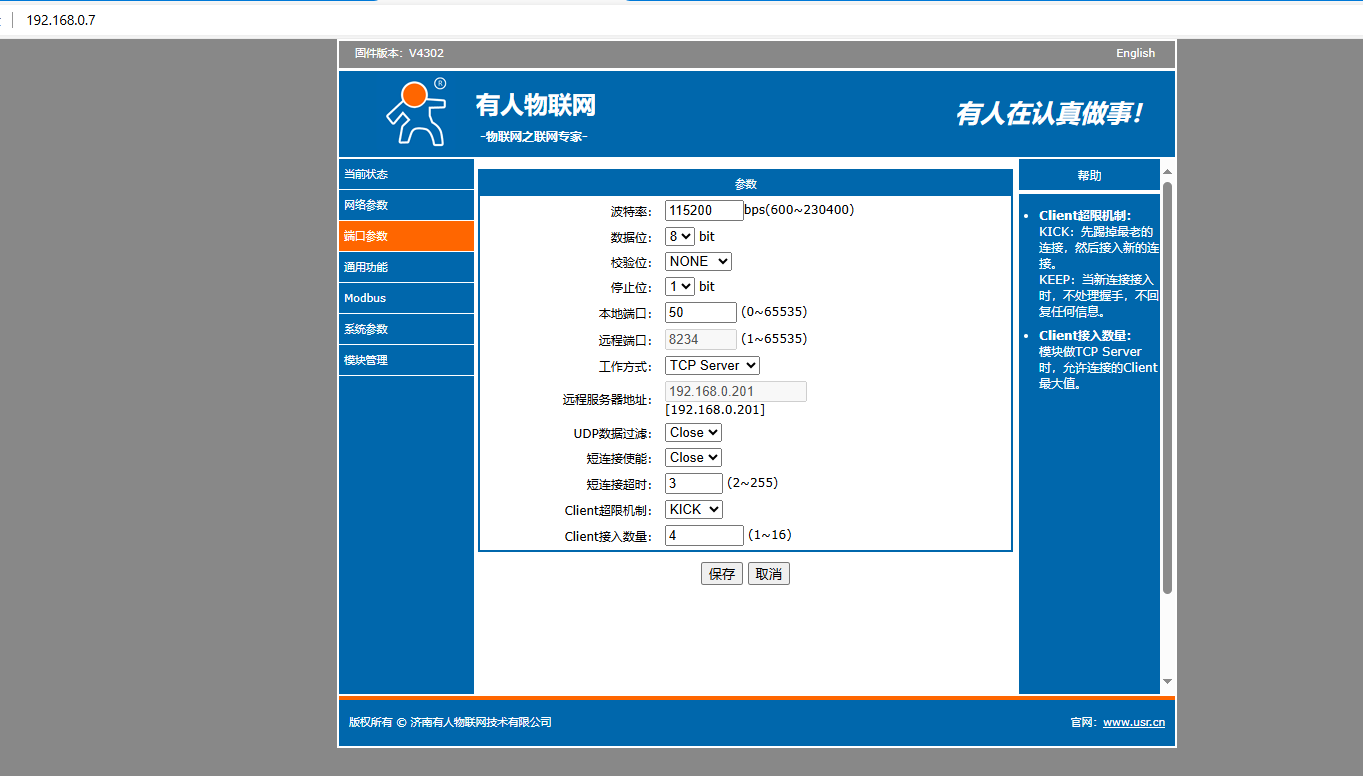

3、设置端口参数

本地端口号 50

工作方式：TCP Server

点击保存

4、设置Modbus参数

Modbus 使能：选择Modbus多主机轮询

Modbus 轮询超时：5000ms

Modbus 轮询间隔：1000ms

点击保存

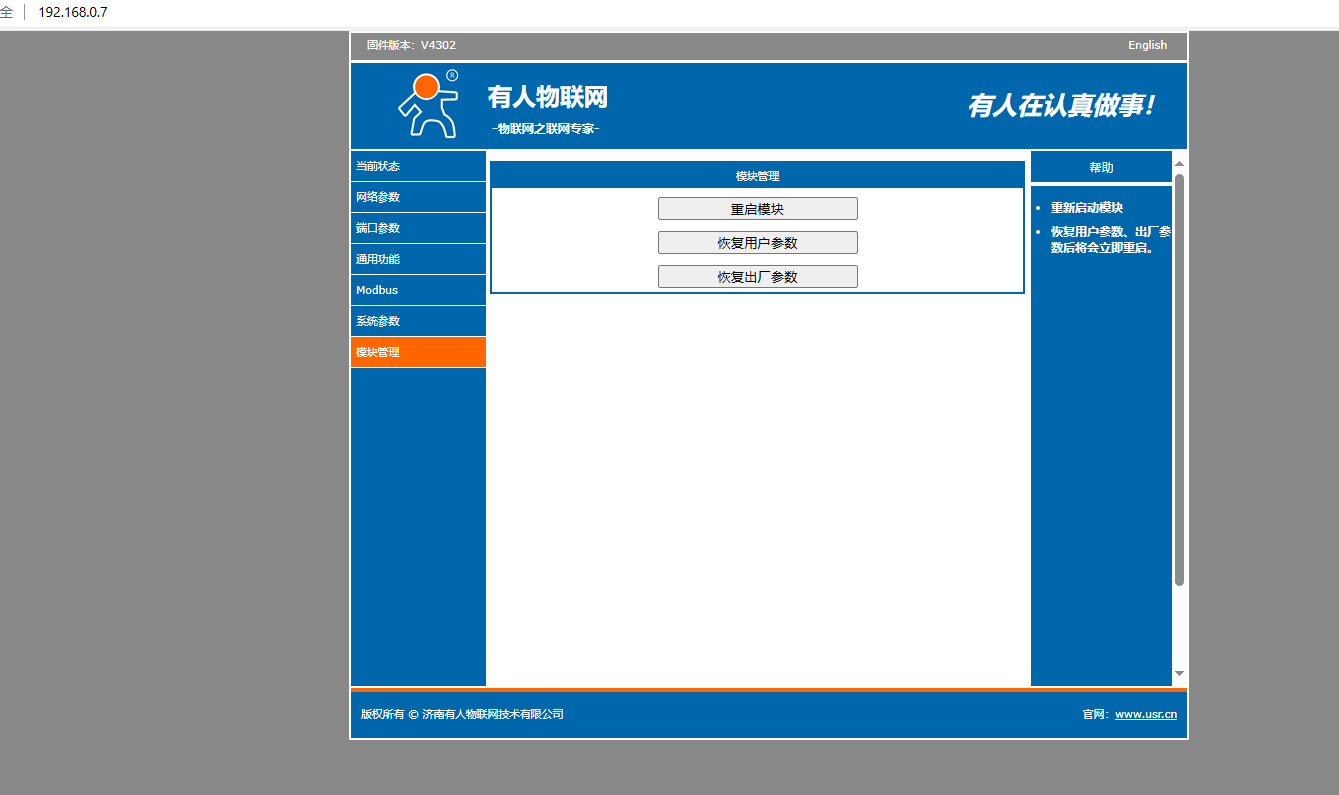

5、点击重启模块

四、MODBUS软件设置

1、MODBUS SLAVE软件做从机，参数设置

（1）电脑上安装Modbus SLAVE软件，点击Setup

Slave ID：1（从机地址测试用1）

Function: 03（读寄存器功能码）

Address：0（寄存器起始地址用0）

Quantity：10（从起始地址开始寄存器地址数量）

（2）点击Connection，选择Serial Port，选择对应的COM口COM10，对应USR-TCP232-302的串口参数115200，最后点击OK。

2、第一个MODBUS POLL软件做主机，参数设置

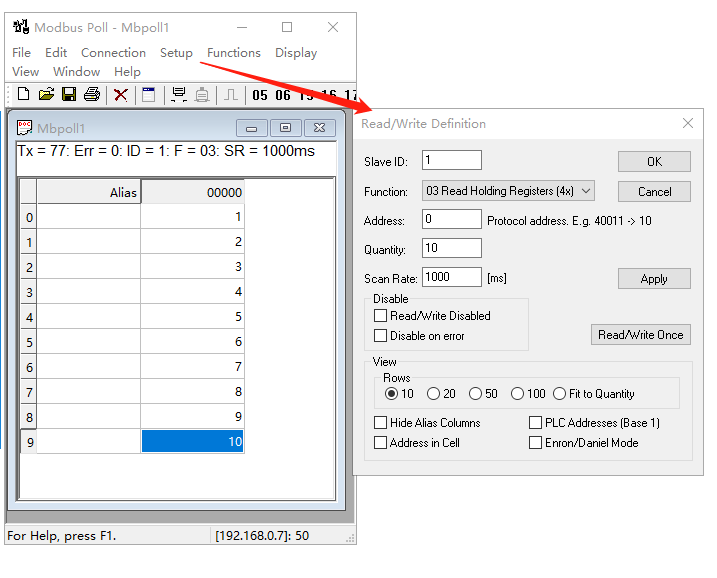

（1）Modbus Poll软件，点击Setup

Slave ID：1（从机地址测试用1）

Function: 03（读寄存器功能码）

Address：0（寄存器起始地址用0）

Quantity：10（从起始地址开始寄存器地址数量）

Scan Rate：1000ms（采集周期1s）

（2）点击Connection，选择Modbus TCP/IP，IP地址填192.168.0.7，Port端口50。最后点击OK。

Response Timeout 设置5000ms

Delay Between Polls设置1000ms

Connect Timeout 设置3000ms

2、第二个MODBUS POLL软件做主机，参数设置

（1）Modbus Poll软件，点击Setup

Slave ID：1（从机地址测试用1）

Function: 03（读寄存器功能码）

Address：0（寄存器起始地址用0）

Quantity：10（从起始地址开始寄存器地址数量）

Scan Rate：1000ms（采集周期1s）

（2）点击Connection，选择Modbus TCP/IP，IP地址填192.168.0.7，Port端口50。最后点击OK。

Response Timeout 设置5000ms

Delay Between Polls设置1000ms

Connect Timeout 设置3000ms

五、MODBUS多主机轮询测试

改变从机MODBUS SLAVE寄存器地址里面的数据，对应寄存器地址的2个主机MODBUS POLL软件可以正常读取数据。

编写人：金志方 编写日期：2024-08-21

审核人：金志方 审核日期：2024-08-21

订正版本：V1.0 订正内容：初稿
