USR-TCP232-ED2连接永兴集团云（V6版本)云端轮询示例

一、资料下载

USR-TCP232-ED2 说明书下载链接：http://www.mnsmc.com/Download/1336.html

USR-TCP232-ED2 规格书官网下载链接：http://www.mnsmc.com/Download/423.html

USR-TCP232-ED2 AT指令集官网下载链接：http://www.mnsmc.com/Download/1335.html

USR-TCP232-ED2 设置软件官网下载链接：http://www.mnsmc.com/Download/230.html

如果有实际MODBUS RTU串口从机设备，可以直接接产品串口，串口参数设置一致，测试永兴集团云云端轮询采集从机数据功能。

如果没有实际串口从机设备，用于调试产品功能，可以找USB串口线，电脑百度去网上下载MODBUS SLAVE 调试软件，安装到电脑，模拟实际串口MODBUS RTU从机设备。

二、硬件连接

1、所需物品

USR-TCP232-ED2 模块 1台

超五类网线 1根

笔记本电脑 1台

USR-TTL 串口线1条

可以上外网的路由器1个

2、硬件连接

USR-TCP232-ED2 网线和电脑直连，电脑设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1，构成局域网，然后产品接3.3V直流稳压电源上电。

电脑关闭防火墙，禁用其他网卡。

电脑提前下载打开H7设置软件和网络调试助手。

3、确认串口线的串口号

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR的USB-TTL串口线COM口号，COM3。

三、永兴集团云参数设置

1、登录永兴集团云账号

www.mnsmc.com 点击永兴集团云跳转到登录页面。

2、添加USR设备

（1）点击网关管理，网关列表，点击添加，点击单个添加。

（2）USR不支持SN添加永兴集团云的产品，在永兴集团云添加网关的时候，点击SN不支持点这里，自动生成ID和密码，永兴集团云透传需要关闭，最后点击保存。

（3）添加完成，返回网关列表。

（4）添加设备，点击设备管理，点击设备列表，点击添加设备。

（5）添加模板，输入设备名称，点击选择模板。

选择新建模板，输入设备模板名称，通用Modbus/PLC/DL，选择Modbus，协议选择Modbus Rtu，采集方式云端，最后确认。

（6）添加从机，串口序号默认1，从机地址1（实际应用，填所接串口设备的十进制从机地址号）

联网设置，关联网关选择自身设备，USR，最后点击保存。

（7）添加变量，点击设备管理，点击设备模板，点击编辑。

输入变量名称，选择变量类型，寄存器功能码用4（对应03读功能码），变量设置1（对应实际寄存器地址十进制0，实际寄存器地址十进制加1，填入变量）。

采集频率1分钟。

可以选择存储方式和读写方式，点击确认，最后点击完成。

四、USR-TCP232-ED2参数设置

1、局域网搜索USR-TCP232-ED2 IP

USR-TCP232-ED2和电脑网线直连，打开H7软件，搜到USR-TCP232-ED2的IP。用户名和密码都是admin。

2、USR-TCP232-ED2网页切换中文显示

3、设置端口1参数

（1）端口1参数波特率是默认115200，NONE，8,1

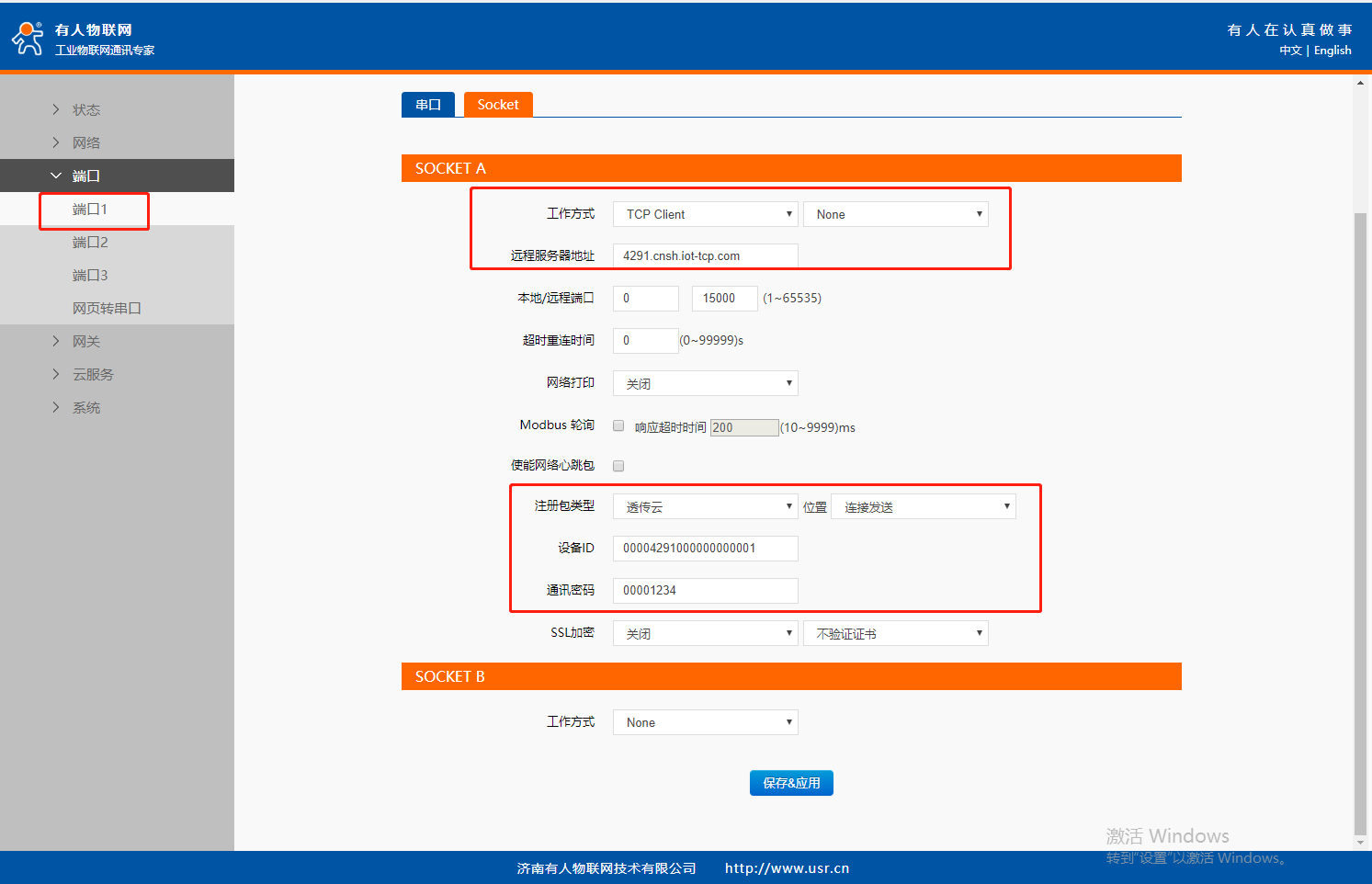

（2）Socket 参数设置：

工作方式：TCP client

远程服务器地址(云平台接入地址）：4291.cnsh.iot-tcp.com

远程端口：15000

开启注册包，选择透传云。

设备ID： 00004291000000000001； 通讯密码为： 00001234；

点击保存&应用

4、点击网络，点击IP设置，IP获取方式改为DHCP，点击保存&应用。点击重新启动。

5、USR-TCP232-ED2设置完参数，网口用网线连接可以上外网的路由器的LAN口。永兴集团云设备在线，返回设备列表，点击设备名称，可以去查看变量当前值。

五、数据调试

1、打开串口软件MODBUS slave软件，配置参数

（1）点击Setup，Slave ID从机地址用1，Function功能码用03，Address寄存器起始地址用0，Quantity寄存器地址数量用1。

就是模拟从机地址1，采集1个寄存器地址0的数据。

（2）点击Connection,选择串口，对应USR所接USB-RS232串口线的COM口号，串口参数和USR串口参数保持一致。 Mode选择RTU，模拟MODBUS RTU协议串口。

2、MODBUS slave数据设置10，永兴集团云设备列表1分钟采集，可以看到变量采集的当前值数据10。

3、永兴集团云写数据20，MODBUS slave数据变为20。

4、永兴集团云数据调试功能

还可以利用永兴集团云的数据调试功能，查看永兴集团云的数据收发是否正常。

5、数据中心，历史记录查看历史曲线和历史数据

编写人：金志方 编写日期：2024-08-08

审核人：金志方 审核日期：2024-08-08

订正版本：V1.0 订正内容：初稿
