USR-TCP232-304串口AT指令配置连接TCP服务器示例

一、资料下载

USR-TCP232-302/304/306 说明书 （完整版）下载链接：http://www.mnsmc.com/Download/920.html

USR-TCP232-302/304/306 规格书官网下载链接：http://www.mnsmc.com/Download/405.html

USR-TCP232-302/304/306 AT指令集官网下载链接：http://www.mnsmc.com/Download/1255.html

USR-TCP232-304 设置软件官网下载链接：http://www.mnsmc.com/Download/257.html

串口AT指令设置软件：http://www.mnsmc.com/Download/707.html

串口网络助手：http://www.mnsmc.com/Download/27.html

二、硬件连接

1、所需物品

USR-TCP232-304 产品 1台

5V电源适配器 1个

USB-RS485串口线 1条

超五类网线 1根

笔记本电脑 1台

2、硬件连接

USR-TCP232-304 的485串口接USB-RS485串口线到电脑USB口，然后产品接5V电源适配器上电。网线和电脑直连，电脑设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1，构成局域网。

3、串口号

点击电脑计算机，右击点击管理，点击设备管理器，点击端口，确认USB-RS485串口线的COM口号是COM3。

三、串口AT指令设置参数

1、打开串口AT指令设置软件，打开串口

2、发送+++a，进入配置状态

3、设置参数最后AT+Z保存重启

（1）设置USR-TCP232-304的静态IP，AT+WANN=STATIC,192.168.0.7,255.255.255.0,192.168.0.1

（2）设置304的协议，做TCP client客户端，连接服务器182.168.0.201，服务器端口8234，AT+SOCK=TCPC,192.168.0.201,8234

（3）设置304的串口参数，波特率、数据位、停止位、校验位，AT+UART=115200,8,1,NONE

（4）发送AT+Z保存重启

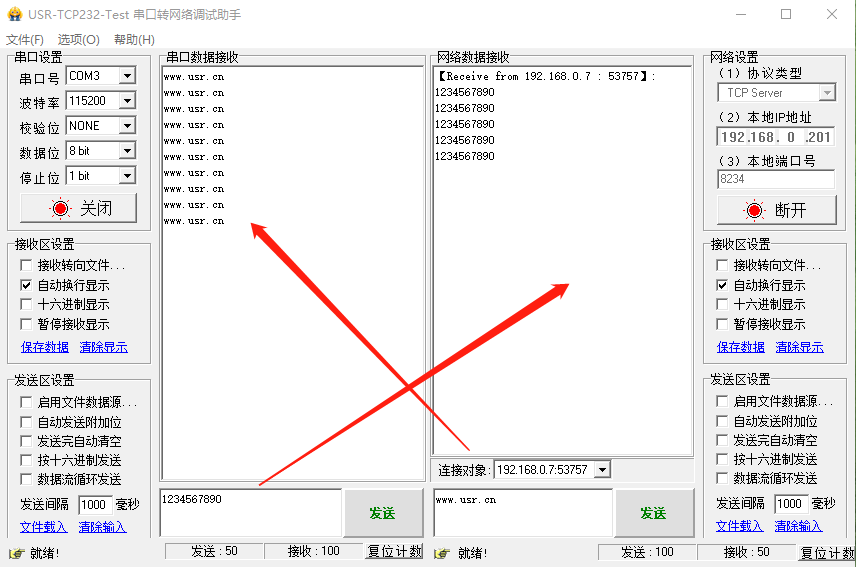

四、通讯测试

1、打开串口网络调试助手，打开USB-RS485串口线COM口，串口参数设置和304串口参数一致。

2、网络端，协议类型TCP server，本地IP地址填电脑的IP，192.168.0.201，端口8234，点击开始监听。

3、显示连接对象之后，测试串口向网络发送数据，测试网络向串口发送数据。

编写人：金志方 编写日期：2024-07-29

审核人：金志方 审核日期：2024-07-29

订正版本：V1.0 订正内容：初稿
