一、资料下载

USR-G780 V2软件设计手册下载链接： http://www.mnsmc.com/Download/702.html

USR-G780 V2规格书官网下载链接： http://www.mnsmc.com/Download/703.html

USR-G780 V2说明书下载链接： http://www.mnsmc.com/Download/701.html

USR-G780 V2设置软件官网下载链接： http://www.mnsmc.com/Download/551.html

二、硬件连接

1、所需物品

USR-G780 V2 产品 1台

12V电源适配器 1个

645-07协议电表 1个

笔记本电脑 1台

2、硬件连接

USR-G780 V2 的485串口接645-07电表的485串口，A接A，B接B，USR产品需要修改串口参数，和电表的串口参数保持一致。然后USR产品接12V电源适配器上电。

3、645-07电表

本案例，是接下面的电表实际测试。

上海华立电表厂，DDS7738型电子式单相电能表 1个

表号：000371487

单相220V输入电源线 1根，接电表。

电能表使用220V交流供电（相线入和零线入），电能表输出接220V插排（相线出和零线出），给其他设备提供电源。

备注：注意电能表接线，要按照电能表使用说明书去接线，接线要正确，接线之前，找其他人确定接线无误，再上电。

三、永兴集团云设置

1、登陆永兴集团云账号

2、添加网关

（1）打开永兴集团云的网关列表，点击添加。

（2）USR产品添加永兴集团云，选择根组织，填入设备上的二维码的IMEI和SN，点击保存即可。

插入SIM卡接上天线和供电，等待一会即可看到设备在永兴集团云IOT平台在线。

永兴集团云DM平台---网关管理---网关列表---点击网关名字---参数配置

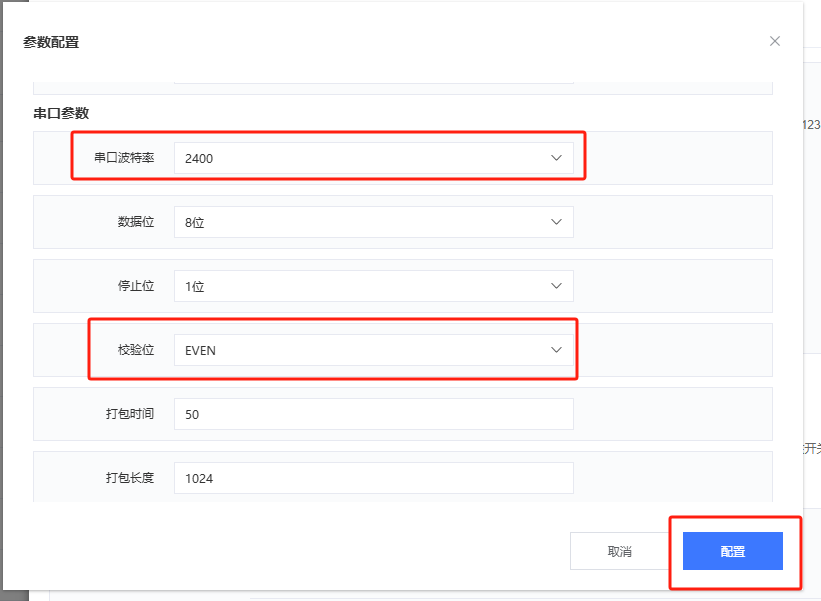

串口参数修改为2400 EVEN,点击配置，重启设备

等待设备再次上线，串口参数修改完成

3、添加设备

永兴集团IOT平台，设备列表，点击添加设备。

4、添加模板

（1）点击选择模板

（2）点击选择模板，选择新建模板，输入设备模板名称，通用Modbus/PLC/DL，选择DL（电表协议），型号选择DL/T645-07，采集方式云端，最后确认。

（3）数据设置，串口序号保持默认1，设备地址或表号填000000371487，点击保存。

电能表号000371487，不足12位，前面补0，000000371487。

6、添加变量

（1）点击设备模板，点击编辑，点击添加变量。

变量名称，变量1。

单位kWh。

变量类型直采变量。

数据标识：00000000。

采集频率1分钟，数据格式保留2位小数。

存储方式全部存储，读写方式只读。

点击确认。

将电表接入到USR-G780 V2的485串口上。

四、永兴集团云从机数据采集

1、USR产品永兴集团云在线

2、点击设备列表，设备名称

3、永兴集团云采集电表数据

4、永兴集团云数据调试

点击设备列表，设备名，找到数据调试，可以监控永兴集团云下发的命令和回复的数据。

5、永兴集团云历史记录

点开数据中心，点击历史记录，可以查看永兴集团云采集变量的历史记录。

编写人：尹丛欣 编写日期：2024-06-19

审核人：尹丛欣 审核日期：2024-06-21

订正版本：V1.0 订正内容：初稿
