一、资料下载

USR-G771 说明书：http://www.mnsmc.com/Download/1435.html

USR-G771 规格书：http://www.mnsmc.com/Download/983.html

USR-G771 AT指令集：http://www.mnsmc.com/Download/1437.html

USR-G771 设置软件：http://www.mnsmc.com/Download/1438.html

虚拟串口软件V5：http://www.mnsmc.com/Download/924.html

如果有实际MODBUS RTU串口从机设备，可以直接接产品串口，串口参数设置一致，测试永兴集团云云端轮询采集从机数据功能。

如果没有实际串口从机设备，用于调试产品功能，可以找USB串口线，电脑百度去网上下载MODBUS SLAVE 调试软件，安装到电脑，模拟实际串口MODBUS RTU从机设备。

二、硬件连接

1、所需物品

USR-G771 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-G771 的485串口接USB串口线到电脑USB口，接好天线，然后产品接12V电源适配器上电。

3、查看端口号

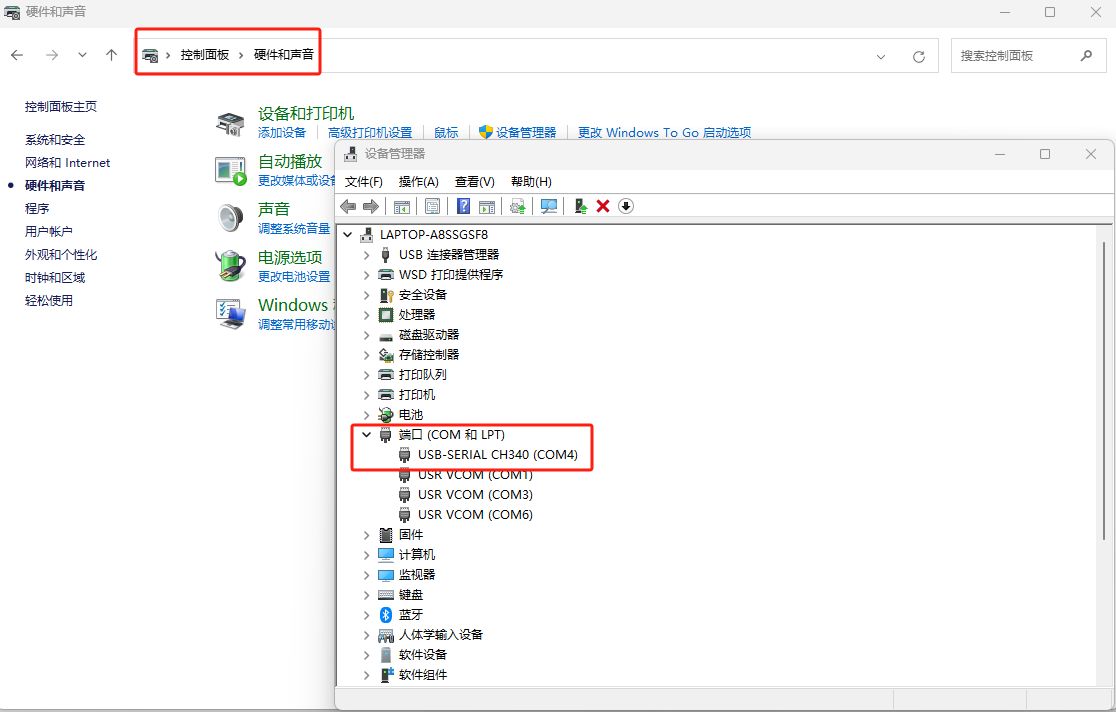

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR的USB-RS232串口线COM口号，COM4。

三、永兴集团云参数设置

1、登录永兴集团云账号

www.mnsmc.com 点击永兴集团云跳转到登录页面。

2、添加永兴集团产品

（1）点击网关管理，网关列表，点击添加，点击单个添加。

（2）选择不支持SN上云，就点击SN不支持，点这里，用自动生成的ID方式上云，在永兴集团云上添加设备，勾选永兴集团云透传。

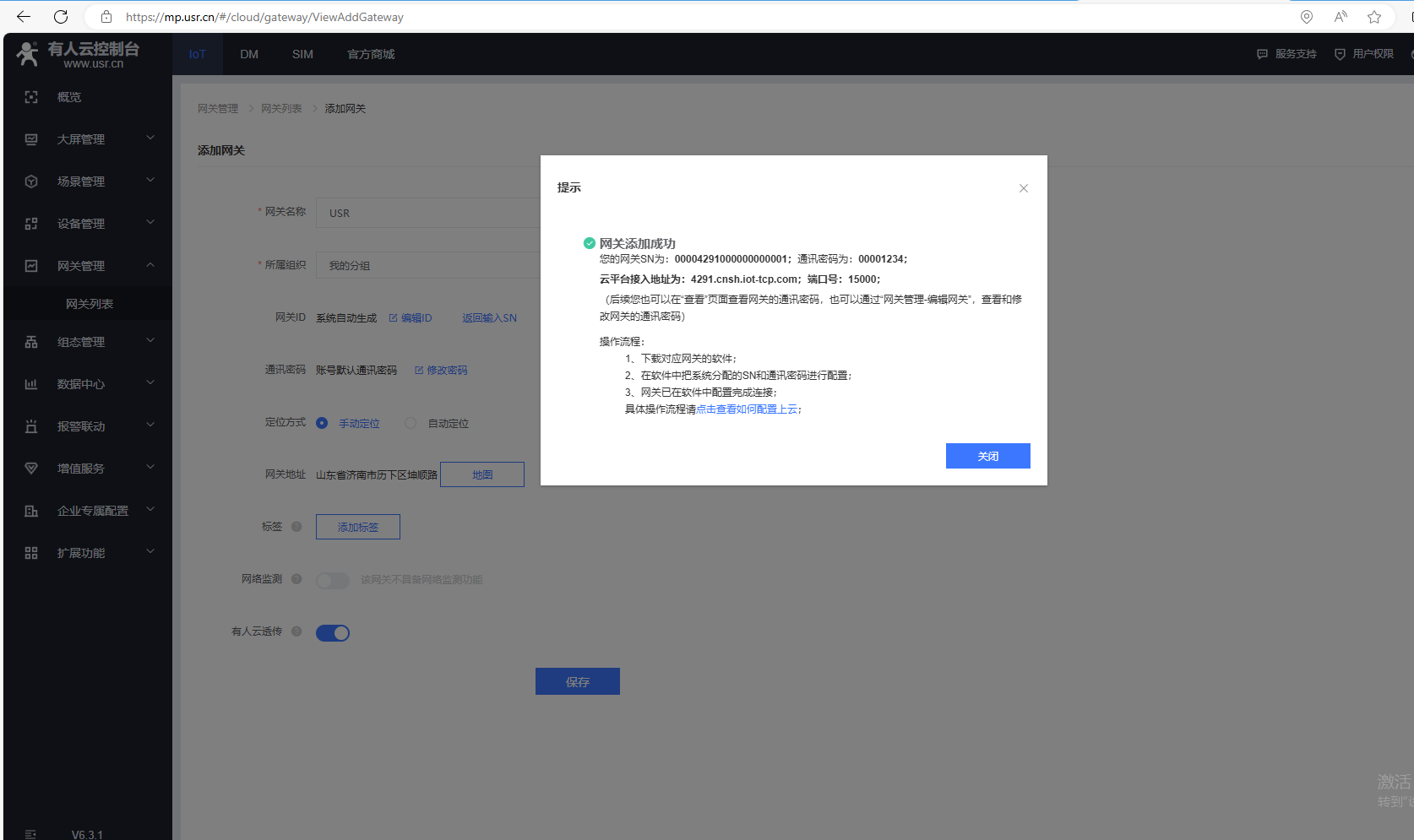

网关添加成功
您的网关SN为： 00004291000000000001； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；
下载对应网关的软件，在软件中把系统分配的SN和通讯密码进行配置。

3、USR-G771参数设置

(1)、打开USR-G771设置软件，去配置产品参数。

打开上位机软件，选择COM4，串口参数选择115200、NONE、8 、1，打开串口

进入配置状态

获取当前参数

（2）、设置连接永兴集团云平台参数

网关SN为： 00004291000000000001； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；

设置服务器A地址4291.cnsh.iot-tcp.com和端口号15000，

开启注册包，数据类型选择永兴集团云，输入永兴集团云添加设备的ID 00004291000000000001和密码00001234，点击设置所有参数。

设置并保存参数，设备重启

（3）、永兴集团云设备在线

四、创建虚拟串口

1、电脑下载并安装永兴集团公司虚拟串口软件V5.0.1版本

下载安装之前，需要关闭防火墙。

2、打开虚拟串口软件（V5版本），点击登录，输入个人的永兴集团云账号和密码，登录。

3、创建虚拟串口

选择串口映射单个设备，勾选在线的永兴集团产品USR，用空闲的COM7作为虚拟串口的COM口号，点击确定。

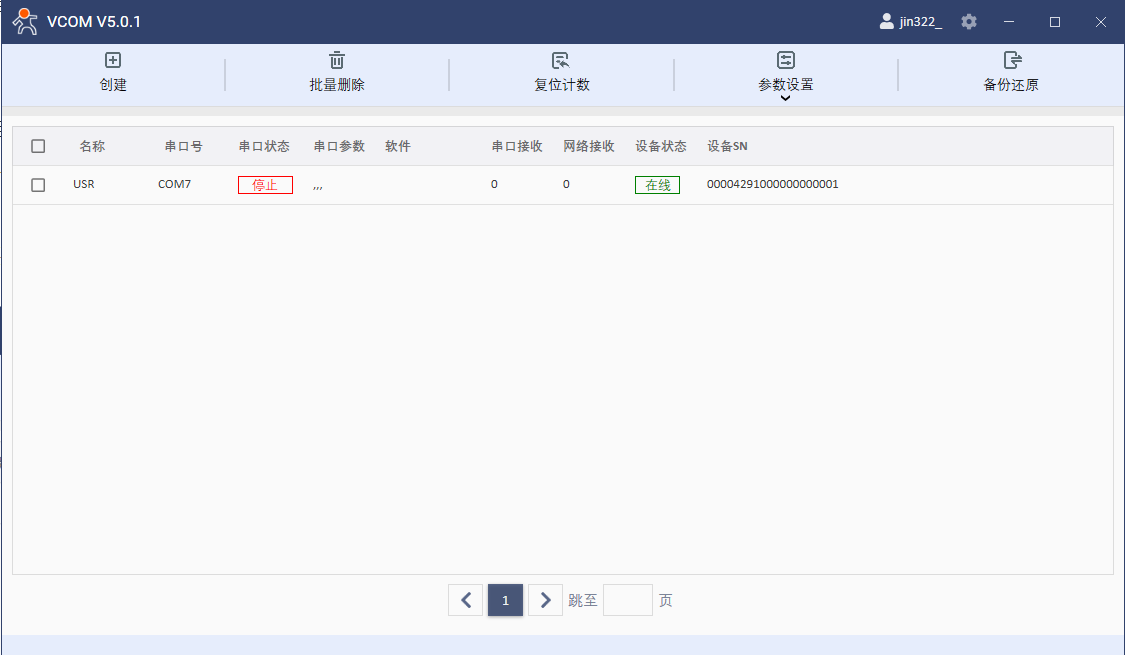

添加完，串口状态是停止。

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看新建的虚拟串口COM7。

五、通讯测试

1、打开2个串口助手，分别用永兴集团产品实际USB串口COM10打开串口，另一个串口助手用虚拟串口COM7打开串口。

2、实际串口和虚拟串口之间测试数据通讯。

编写人：尹丛欣 编写日期：2024-06-17

审核人：尹丛欣 审核日期：2024-06-17

订正版本：V1.0 订正内容：初稿
