WH-LTE-7S0-CT-N41/-A本地升级固件示例
注1：驱动程序和升级软件工具找在线技术支持索要
一、资料下载
WH-LTE-7S0-CT-N41说明书官网下载链接：http://www.mnsmc.com/Download/1350.html
WH-LTE-7S0-CT-N41 AT指令官网下载链接：http://www.mnsmc.com/Download/1352.html
WH-LTE-7S0-CT-N41硬件设计手册官网下载链接：
http://www.mnsmc.com/Download/1351.html
二、硬件连接
1、所需物品
WH-LTE-7S0-CT-N41产品1台
5V/12V电源适配器1个
天线1根
USB线1条
USR-RS232串口线1条
笔记本电脑1台
2、硬件连接
WH-LTE-7S0-CT-N41模块上的USB引脚接USB串口线到电脑USB口，然后产品接5V/12V电源适配器上电。
注：底板上未引出USB口，需要单独飞线进行升级操作。
EVK硬件连接框图：
从左至右依次是：GND、DP、DM、VCC
注：飞线完成后，还需单独给模块供电。
三、产品参数设置
1、模块设置查询

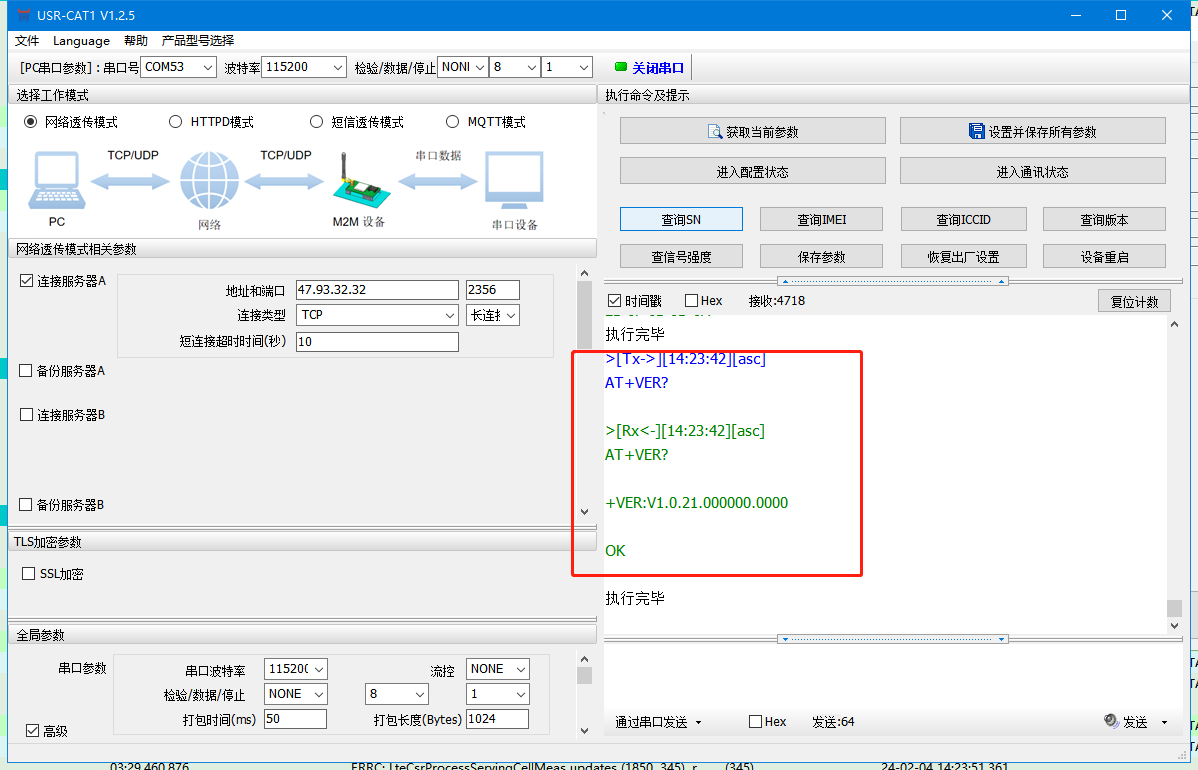

在此之前需要先查询模块的当前固件版本（AT+VER）
2、电脑设置
电脑安装USB驱动，安装完成后，会在电脑-设备管理器里查看端口。正常识别端口会显示ASR Modem Device。
3、打开升级软件
4、操作完成后，进入以下界面，无需短接模块引脚，直接断电重启。
看到进度条走动后，等待升级完成，点击“< Back”,关闭软件。
注：如果最后显示升级失败，是正常现象，软件问题，实际已升级成功。
编写人：王玉雪 编写日期：2024-04-12
审核人：金志方 审核日期：2024-05-14
订正版本：V1.0 订正内容：初稿
