一、资料下载
USR-PLCNET510 说明书官网下载链接：http://www.mnsmc.com/Download/957.html
USR-PLCNET510 设置软件下载链接：http://www.mnsmc.com/Download/1329.html
USR-PLCNET510 调试助手下载链接：http://www.mnsmc.com/Download/27.html
二、硬件连接
1、所需物品
USR-PlCNET510 产品 1台
12V电源适配器 1个
外网路由器 1个
超五类网线 1根
网口Modbus TCP设备 1台
2、硬件连接
USR-PlCNET510 的WAN口接路由器上外网，PlCNET510的LAN口接Modbus TCP设备，然后产品接12V电源适配器上电。
三、产品参数设置
1、永兴集团云参数设置
（1）登录永兴集团云账号，点击“网关管理”---“网关列表”---输入PLCNET510背后的SN和MAC，点击“保存”
（2）PLCNET510的WAN口接在可以上外网的路由器上，可以发现网关510上线了

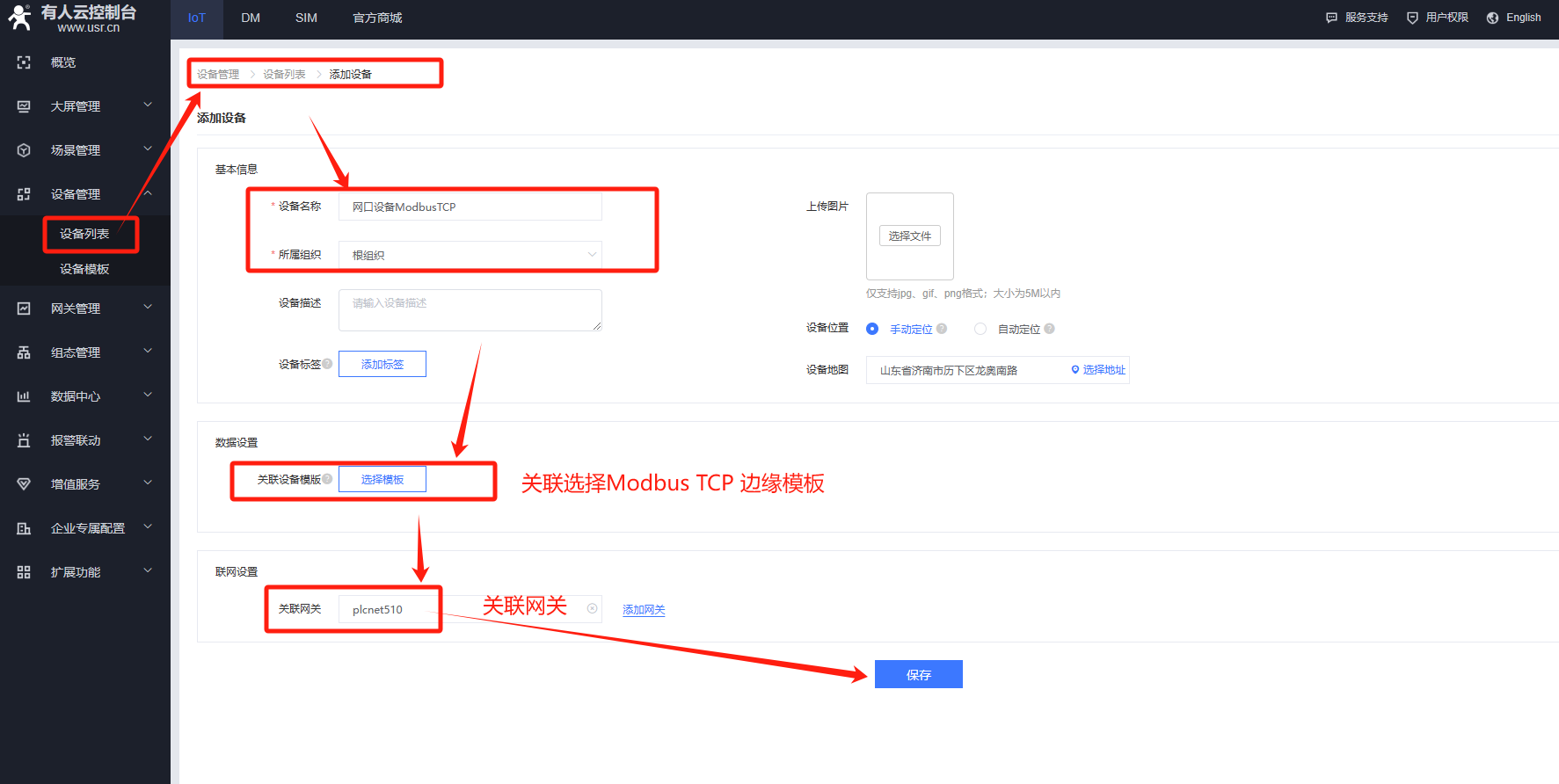

（3）点击“设备管理”---“设备列表”---添加设备---关联Modbus TCP模板和网关510
（4）输入要采集的Modbus TCP设备实际的ip、端口、从机地址，并添加modbus寄存器点位
2、PLCNET510参数设置
（1）下载PLCNET软件，登录永兴集团云账号
（2）打开“设备参数”---“LAN”---配置LAN口ip与下级设备在同网段，参数需要重启才会生效。配置完参数后，可以在“手动调试”页面ping一下下级设备的ip，ping通说明网络连接正常。
四、功能调试
1、功能调试
打开Modbus slave模拟网口TCP数据，在永兴集团云上可以显示数据
2、数据
编写人：史玮 编写日期：2024-02-19
审核人：金志方 审核日期：2024-02-20
订正版本：V1.0 订正内容：初稿
