USR-G780s和USR-G780 V2连接永兴集团云（V6版本)一对一通讯示例

备注：USR-G780s含永兴集团公司内置SIM卡联网。也可以单独插外置卡（可以上网的物联卡、手机卡）

连接永兴集团云，需要USR-G780s联网。

一、资料下载

USR-G771-G780s-DR5X2-DR15X说明书 （完整版）：http://www.mnsmc.com/Download/982.html

USR-G771-G780s-DR5X2-DR15X规格书：http://www.mnsmc.com/Download/983.html

USR-G771-G780s-DR5X2-DR15X的AT指令集：http://www.mnsmc.com/Download/984.html

USR-G780s 设置软件：http://www.mnsmc.com/Download/1269.html

G771-G780s-DR5X2-DR15X MQTT应用案例：http://www.mnsmc.com/Download/1188.html

【PC端调试工具】网络调试助手 串口调试助手二合一http://www.mnsmc.com/Download/27.html

USR-G780 V2 “Smart DTU”软件设计手册：http://www.mnsmc.com/Download/702.html

USR-G780 V2 “Smart DTU”说明书 （完整版）：http://www.mnsmc.com/Download/701.html

USR-G780 V2 “Smart DTU” 设置软件 V2.1.3：http://www.mnsmc.com/Download/551.html

二、硬件连接

1、所需物品

USR-G780s 产品 1台

USR-G780 V2 产品 1台

12V电源适配器2个

USB-RS232或USB-RS485串口线 共2条

笔记本电脑 1台

2、硬件连接

USR-G780s 的232串口接USB-RS232串口线到电脑USB口，接好4G天线，然后产品接12V电源适配器上电。

USR-G780 V2 的232串口接USB-RS232串口线到电脑USB口，插上正常联网的物联卡，接好4G天线，然后产品接12V电源适配器上电。

3、查看端口号

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-G780s的USB-RS232串口线COM口号，COM4。查看接USR-G780 V2的USB-RS232串口线COM口号，COM5。

三、永兴集团云参数设置

1、登录永兴集团云账号

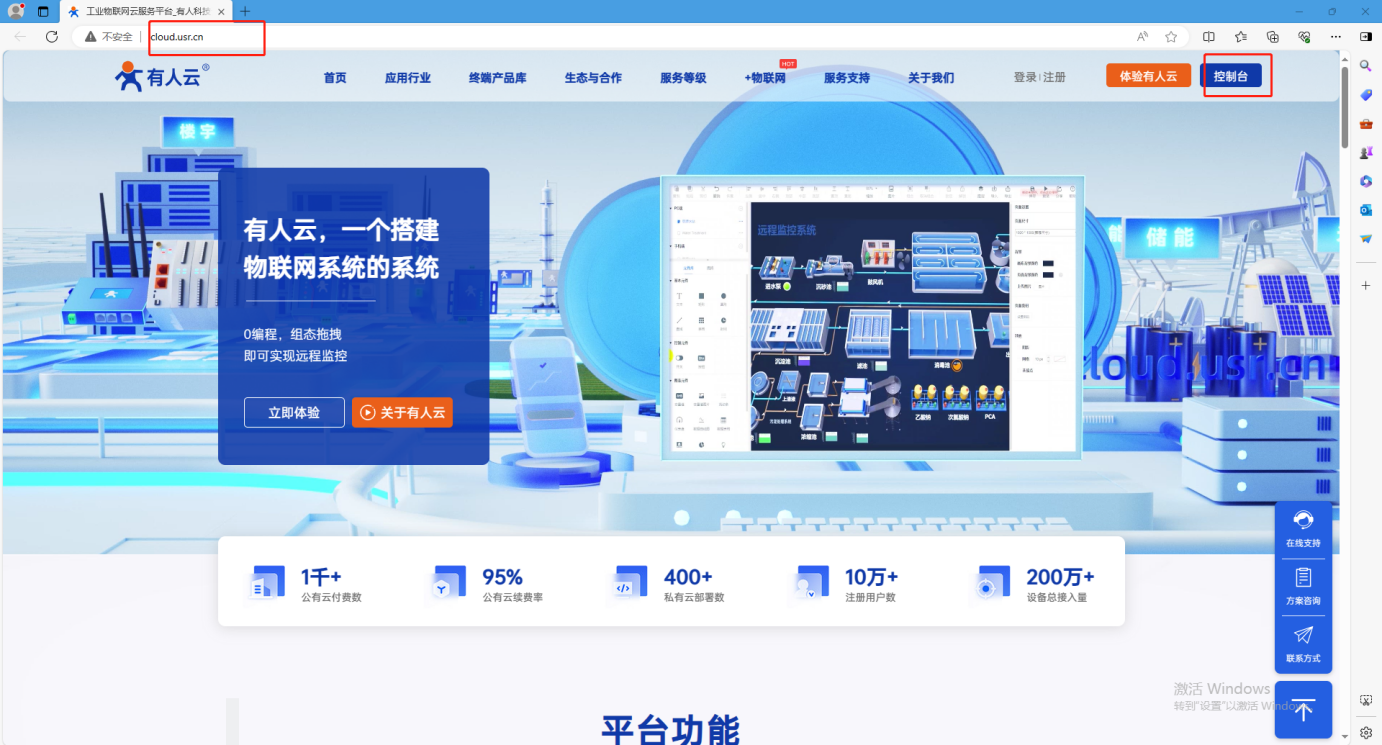

www.mnsmc.com 点击永兴集团云跳转到登录页面。

2、添加USR-G780s设备

（1）点击网关管理，网关列表，点击添加，点击单个添加。

（2）USR-G780s查看产品反面标签，使用SN和IMEI在永兴集团云上添加设备，和虚拟串口一对一通讯，永兴集团云透传需要勾选开启，最后点击保存。

（3）添加完成，返回网关列表，含永兴集团公司内置SIM卡，联网正常后，网络状态在线。也可以单独插外置卡（可以上网的物联卡、手机卡）

3、添加USR-G780 V2设备

（1）点击网关管理，网关列表，点击添加，点击单个添加。

（2）USR-G780 V2查看产品反面标签，使用SN和IMEI在永兴集团云上添加设备，和虚拟串口一对一通讯，永兴集团云透传需要勾选开启，最后点击保存。

（3）添加完成，返回网关列表，USR-G780 V2插物联卡，联网正常后，网络状态在线。

四、创建透传管理

1、扩展功能启动透传管理

2、扩展功能，点击透传管理，点击创建透传策略

3、选择一组“边缘端”网关，从我的分组选择USR-G780s作为边缘端，点击下一步

4、设置透传目标，作为“管理端”，透传目标这里选择真实网关，在我的分组中，选择USR-G780 V2作为管理端，点击确定创建。

5、确定新建透传管理的策略启停是开启的。

五、通讯测试

打开2个串口助手，分别用USR-G780s实际USB串口COM4打开串口，USR-G780 V2实际USB串口COM5打开串口。可以实现2个串口相互发送数据，实现USR-G780s和USR-G780 V2之间串口数据透传。

编写人：金志方 编写日期：2024-03-07

审核人：金志方 审核日期：2024-03-07

订正版本：V1.0 订正内容：初稿
