一、资料下载
1、DR134说明书：http://www.mnsmc.com/Download/1387.html
2、DR134设置软件：http://www.mnsmc.com/Download/257.html
3、DR134 AT指令集：http://www.mnsmc.com/Download/1388.html
4、串口调试助手：http://www.cmsoft.cn/resource/101.html
二、准备工作
1、USR-DR134产品 数量2个
2、电源适配器 12V 数量2个
3、网线2根
4、电脑 数量1台
5、USR-RS485调试线 2根
6、可以访问网外的路由器 一个
三、连接框图
终端串口设备（比如：传感器）--DR134--永兴集团云---DR134----上位机
说明：本案例中，串口设备以及上位机均使用串口调试助手软件来模拟测试。
硬件连接：将两个DR134设备采用12v电源适配器供电，串口端分别使用usb转485的串口线连接电脑。设备的网口接入可以上外网的路由器。

四、云端参数配置

1、登录永兴集团云平台:http://account.mnsmc.com/#/login_cps（如果没有账号先申请通行证）

2、添加设备 。云平台添加DR134设备，在网关管理---网关列表--添加网关

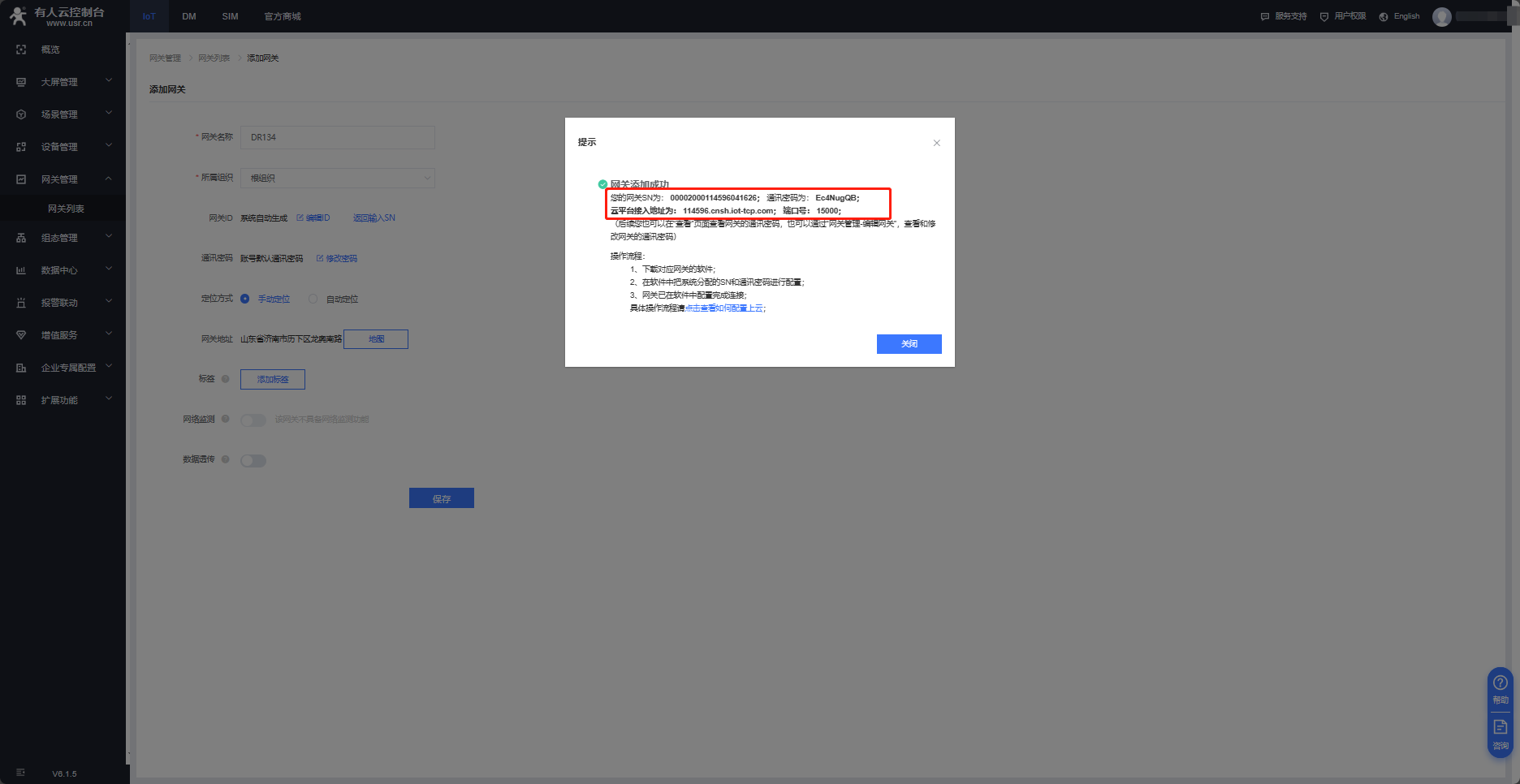

3、点击SN不支持，系统自动生成，不需要自己设置，开启数据透传，点击保存之后可以看到永兴集团云生成的设备编号和通讯密码。


五、USR-DR134参数配置
1、下载并打开DR134的设置软件，点击搜索，此时可以看到设备默认ip地址：192.168.0.7。双击ip地址在右侧可以看到参数配置界面。

2、将设备的静态ip地址改为dhcp动态获取，保存参数重新搜索之后，可以看到路由器给设备分配的ip地址。
3、点击搜索设备，可以看到上级路由给DR134设备分配的ip地址，点击ip地址进入参数配置界面，修改设备所需连接服务器的地址和端口号。开启注册包--选择启用永兴集团云，并且将永兴集团云平台生成的sn和通讯密码配置到注册包位置，点击保存参数。此时可以看到设备在永兴集团云上线。


4、按照上述的方式将另外一台DR134设备也添加到永兴集团云平台，可以在永兴集团云平台网关列表下面，看到两个DR134设备的在线信息。

六、搭建数据透传策略
1、登录永兴集团云平台，在扩展功能--开启透传管理，点击右上角创建透传策略。

2、选择网关所在的组织，自定义数据透传组的名称，将边缘端的网关选择DR134 之后点击下一步。
注：如果在组织下面找不到对应创建的网关，需要先检查网关是否开启数据透传。

3、管理端设备选择第二台DR134-2设备，点击确定创建。

七、数据测试
打开两个串口调试助手，一个串口调试助手调用设备管理器中实际串口，用来模拟串口设备，另外一个串口调试助手调用com口模拟上位机，可以看到两个串口助手之间的数据收发。
