USR-W610桥接模式实现两台电脑互PING示例

一、资料下载：

1、USR-W610软件设计手册：http://www.mnsmc.com/Download/577.html

2、USR-W610 设置软件：http://www.mnsmc.com/Download/707.html

3、网络调试助手软件：http://www.mnsmc.com/Download/27.html

二、硬件连接：

1、需要准备的物品：

USR-W610 1个

网线2根

12V电源适配器 1个

路由器 1个

笔记本电脑 2台

2、硬件连接：

第一台电脑有线或者无线连接路由器。

USR-W610 设置STA+桥接模式连接同一个路由器，第二台电脑用网线连接W610的网口，使用电源适配给USR-W610上电。

三、登录USR-W610内置网页

1、USR-W610使用直流5V或者12V电源适配器上电。

2、USR-W610默认是AP模式，电脑连接USR-W610的wifi。

USR-W610反面贴膜，MAC后四位，是wifi的后四位。默认没有wifi密码。

3、使用USR-W610默认IP，10.10.100.254，在浏览器输入登录USR-W610内置网页，登录名是admin，登录密码admin。

四、设置USR-W610 STA模式参数

1、登录之后，在模式选择中，将USR-W610的工作模式从默认AP模式改为STA模式，点击确定，会跳出重启提示，建议不要立刻重启，需要所有网页参数设置完毕之后，最后再重启USR-W610。

备注：内置网页设置参数，必须点击确定保存，重启生效，建议所有网页参数设置完毕之后，最后再重启USR-W610。

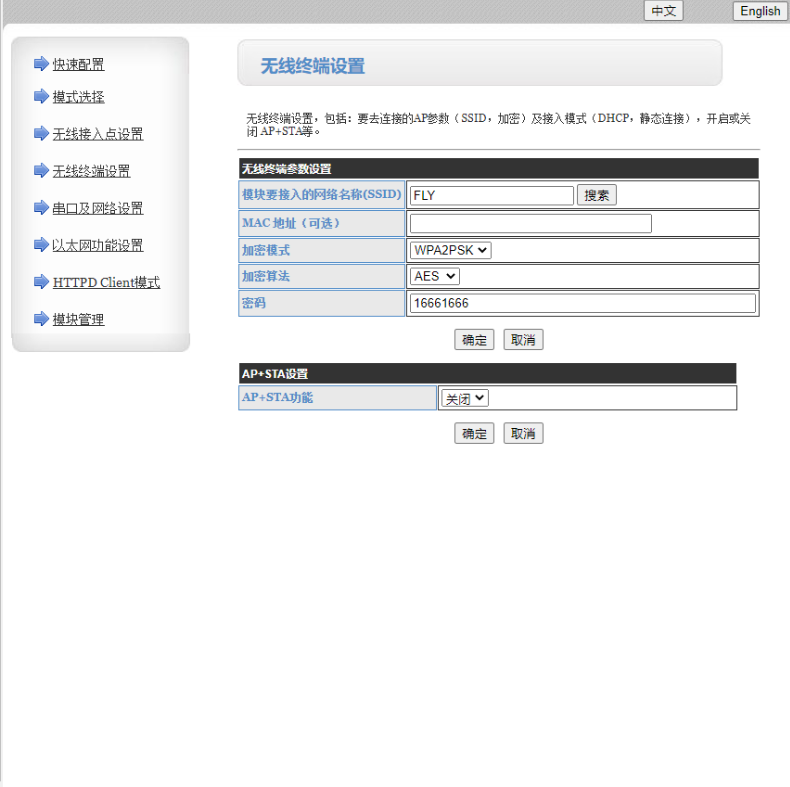

2、在无线终端设置中，模块要接入的网络名称SSID，可以手动输入USR-W610设置STA模式要连接路由器wifi的名称，选择加密模式和加密算法，输入路由器的wifi密码。点击确定。最后重启USR-W610。

举例：我用USR-W610连接的路由器wifi名称是FLY,密码是16661666。

五、网络搜索USR-W610的IP

1、USR-W610设置STA模式连接路由器后，电脑连接同一个路由器，关闭防火墙，禁用其他网卡。电脑下载打开ATSetup V1.0.4 设置软件，切换中文显示，点击网络，端口用48899，关键字用www.mnsmc.com，点击搜索，可以显示路由器给USR-W610分配的IP。

2、也可以登录路由器内置网页DHCP列表查看路由器给USR-W610分配的IP。

3、浏览器输入这个IP，重新登录USR-W610网页，去配置桥接模式。

六、设置USR-W610桥接模式Z模式

1、在以太网功能设置，网口工作模式是LAN口，网口模式设置Z。就是桥接模式。默认是n模式，需要改为z模式。点击确定。

会跳出提示对话框，z-模式：若要访问模块内置网页，请将模块IP（无线接入点设置——》局域网参数设置）设置与上一级路由器再同一网段！

2、在无线接入点设置，局域网参数设置默认是10.10.10.254，需要修改为和USR-W610所连接路由器LAN IP同网端的IP。可以将网络搜索，路由器分配给USR-W610的IP设置到局域网参数，子网掩码和路由器子网掩码保持一致，点击确定。

所有参数设置完之后，网页重启USR-W610。

七、2个电脑互PING测试

1、第一台电脑用有线或者无线连接路由器，电脑IP是192.168.7.189。关闭防火墙，禁用其他网卡。

2、第二台电脑用网线接路由器网口，本地连接设置DHCP获取IP，动态获取的IP是192.168.7.108。将本地连接DHCP改为静态IP，IP：192.168.7.108，子网掩码：255.255.255.0，网关：192.168.7.1。第二台电脑关闭防火墙，禁用其他网卡。

3、第二台电脑的网线连接USR-W610的网口。

4、两台电脑之间相互PING  IP测试：
