C322说明书：http://www.mnsmc.com/Down/Instructions/USR-C322_V2.8.pdf

C322软件设计手册：http://www.mnsmc.com/Down/USR-C322-software-V2.8.1.pdf

C322硬件设计手册：http://www.mnsmc.com/Down/Instructions/USR-C322-hardware-V1.2.pdf

永兴集团串口调试助手：http://www.mnsmc.com/Download/27.html

本案例基于STA模式的无线网络配置：

数据流向：PC端串口调试软件----1号C322-----永兴集团云透传组----2号C322---PC端串口调试软件

客户实际应用：串口设备---C322--永兴集团云透传组----C322---远端串口设备或串口软件

具体步骤如下：

1、登录永兴集团云（如果没有账号先申请通信证）

永兴集团云入口：http://account.mnsmc.com/mp_scada

2、目前只能通过手机号来注册通行证账户；

3、注册完此，由此进入永兴集团云界面；

4、可以重新创建云组态，如果以前使用过透传云可以直接绑定透传云的账号，由此界面绑定物联网卡平台，工单系统，云监测和商城；

5、本次案例是两个C322连永兴集团云进行数据透传，选择添加设备；

6、设置设备名称，和项目分组，C322目前只能使用ID方式添加设备id，不能直接使用SN码添加设备， 点击“没有SN,点这里”，使用设备id和密码默认添加就可以，点击一下步；

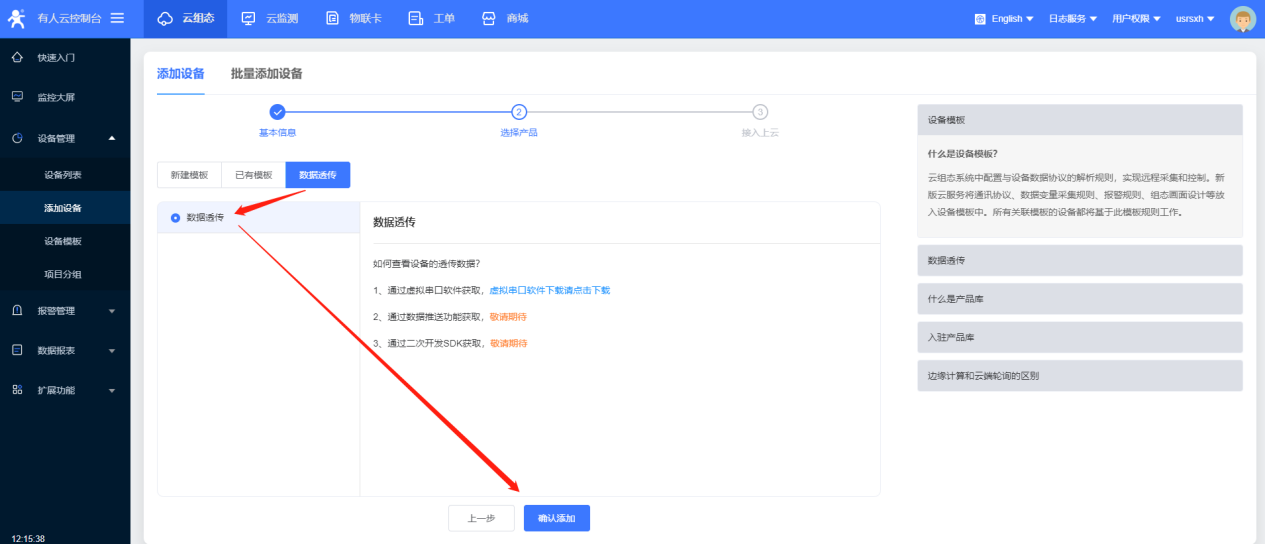

7、选择“数据透传”确认添加。

8、点击“完成”，添加成功；

9、再次添加设备，名称设置“wifi透传组测试模块”，设备ID与通信密码自动生成后点击“下一步”后，选择“数据透传”，确认添加。

10、设备列表内可以看到刚刚添加的两个设备。

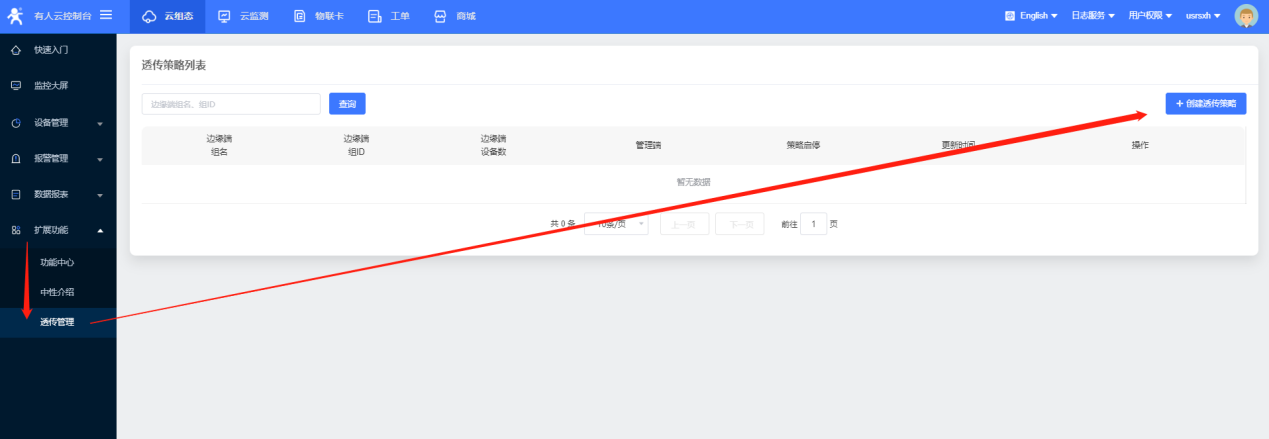

11、在“扩展功能”-“功能中心”选择开通“透传管理”功能；

12、创建透传策略；

13、设置边缘组名称，在全部设备中color:#ff0000;点击刚刚添加的第一个模块，已选设备中会显示您选中的设备，点击“下一步”。

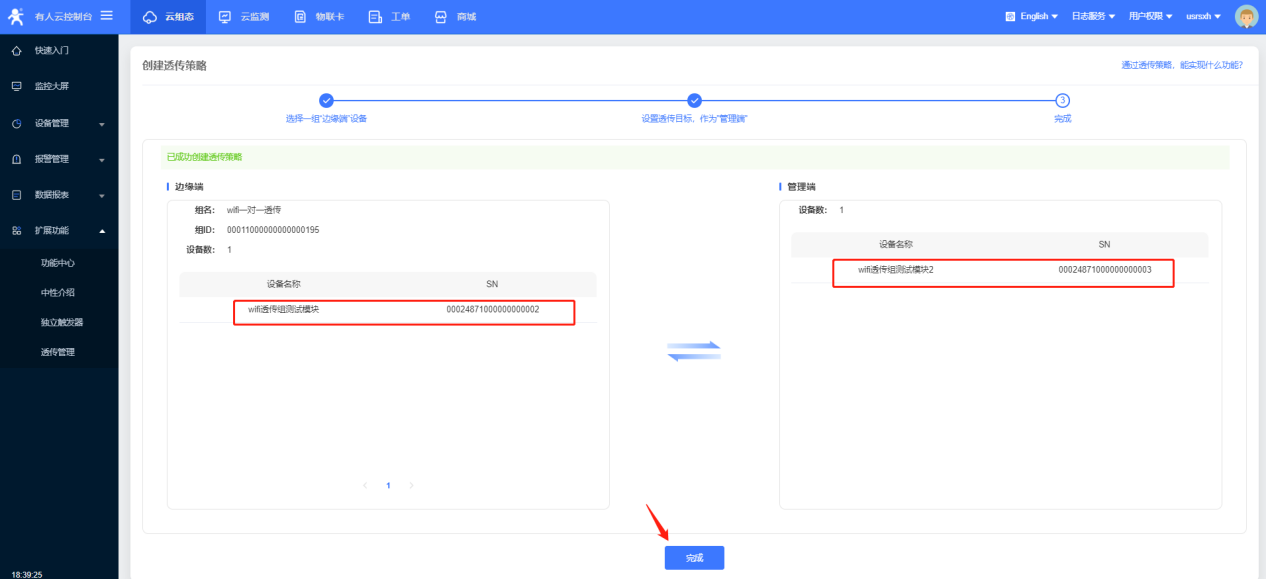

14、透传目标选择“真实设备”，点击添加的第二个设备，此时已选设备中会显示您选中的设备，点击“确定创建”。

15、下面设置C322,电脑连接C322的WiFi。

16、内置网页的账号和密码都是admin，进入以后选择模式选择模式选择为sta模式，设置要连接的wifi名称、密码，点击保存；（先不要重启，等设置完所有的参数再重启设备）。

17、进入到“透传参数”，串口参数设置为和您终端设备的串口参数一致。网络设置上设置为Tcp Client,透传云的域名为clouddata.mnsmc.com，透传云的端口为15000。

附加功能，注册包选择透传云，填上透传云上新建立的设备id，和密码（如下图所示），点击保存并重启C322使配置参数生效。

18、稍等一会，在永兴集团云界面，您会看到该设备已经上线。

19、依据第15~18步，让第二个wifi模块入网，第二个模块的设备ID与通讯密码填写位透传云模块2的SN与密码，配置完模块重启， 第二个模块在云端显示上线。
