USR-G770 Modbus TCP和Modbus RTU协议转换示例
一、资料下载
USR-G770 说明书：http://www.mnsmc.com/Download/1474.html
DR15X&DR5X2&G770标准AT指令集：http://www.mnsmc.com/Download/984.html
USR-G770 设置软件：http://www.mnsmc.com/Download/1475.html
【PC端调试工具】网络调试助手 串口调试助手二合一http://www.mnsmc.com/Download/27.html
二、硬件连接
1、所需物品
USR-G770 产品 1台
12V电源适配器 1个
USB-RS485串口线 1条
笔记本电脑 1台
2、硬件连接
USR-G770 的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。
电脑下载并打开 USR-G770设置软件，安装串口助手软件。
3、查看端口号

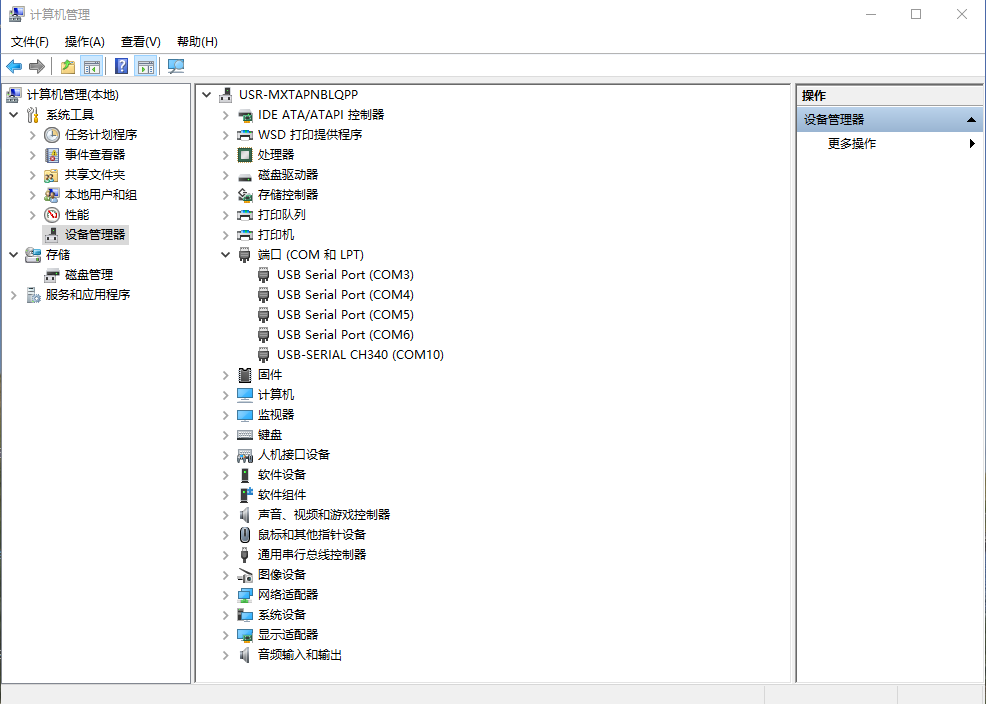

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-G770的USB-RS485串口线COM口号，COM10。
三、USR-G770参数设置

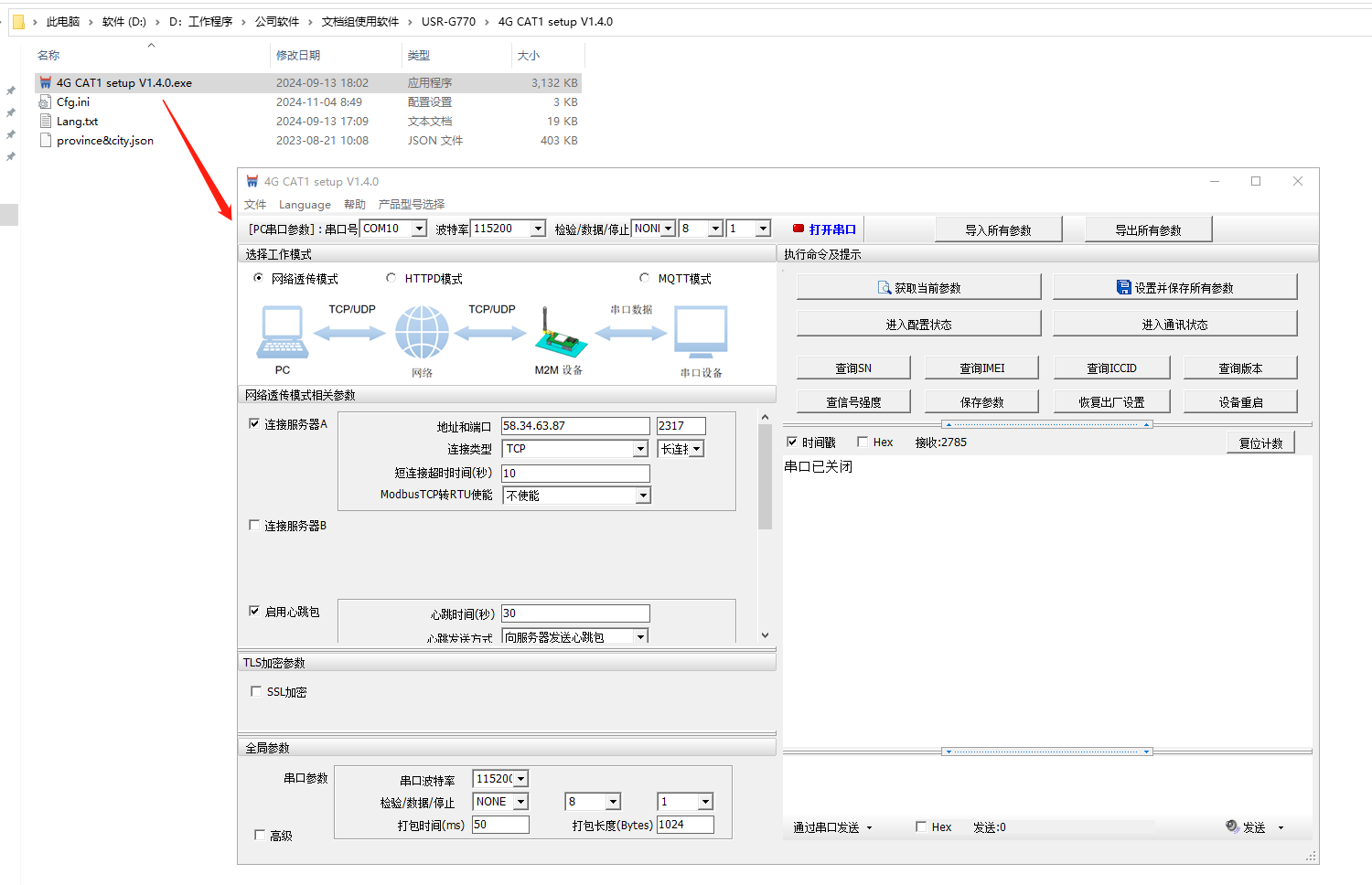

1、打开USR-G770的设置软件

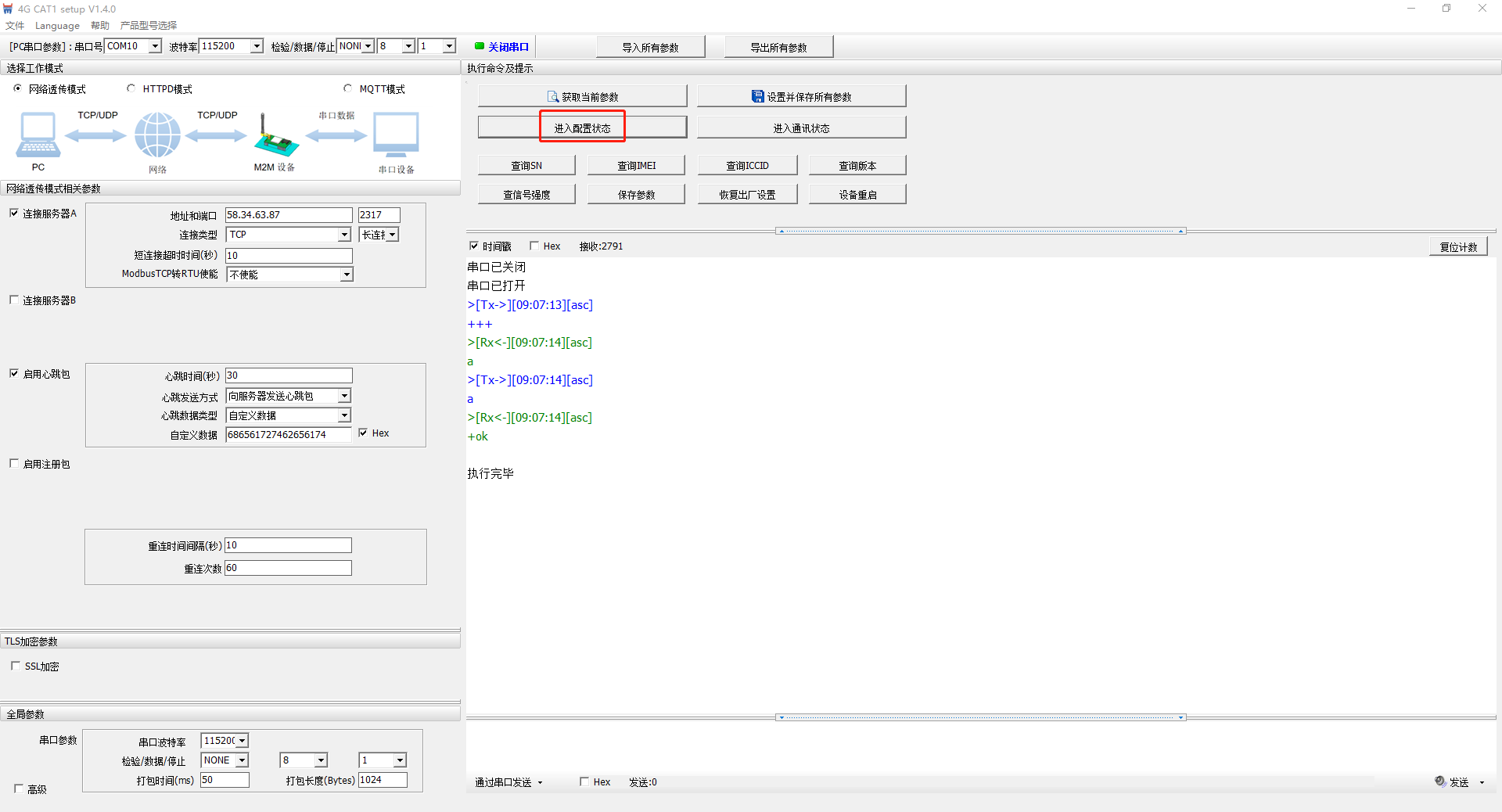

2、点击进入配置状态

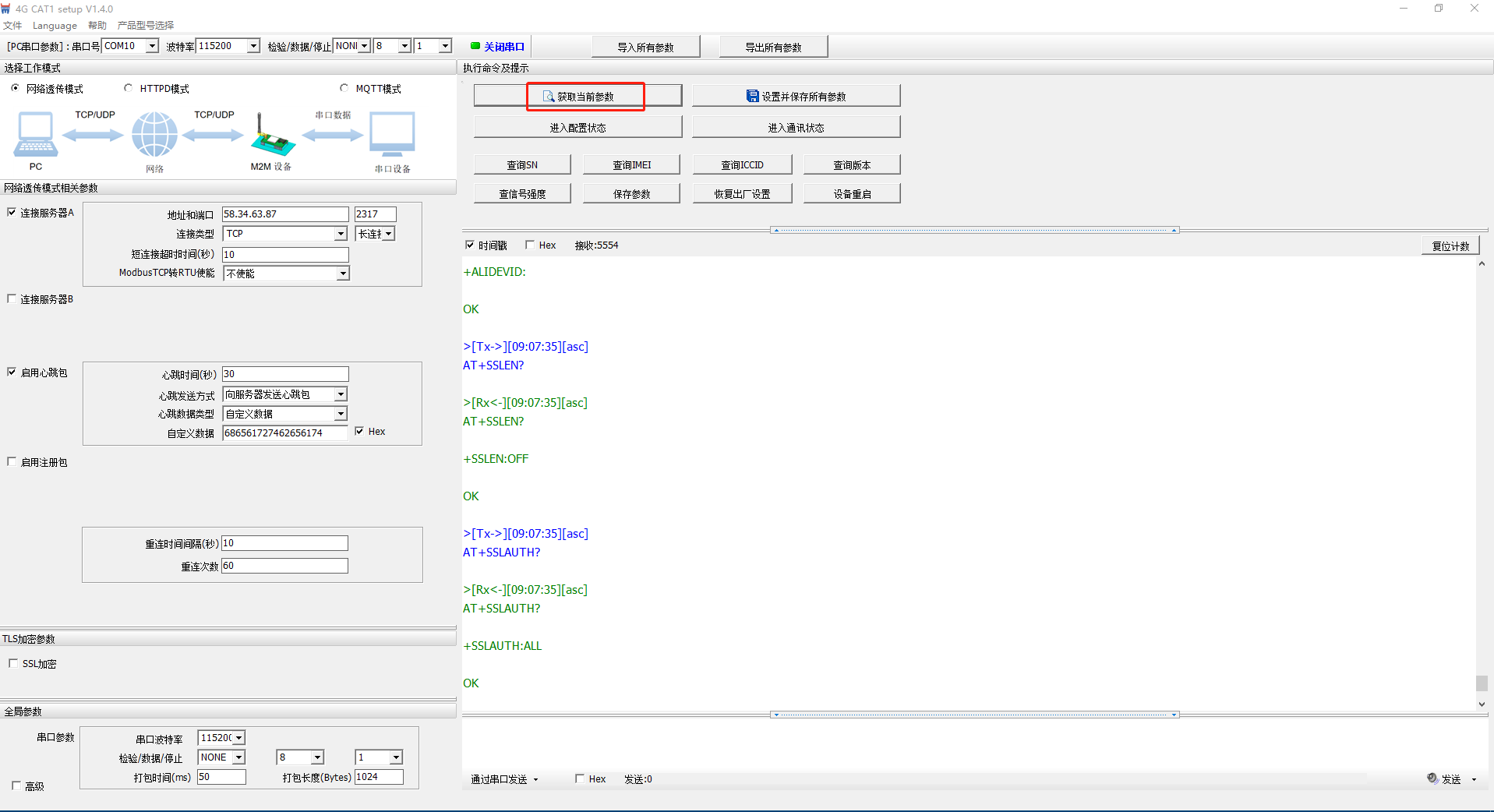

3、点击获取当前参数
4、配置参数
工作模式：网络透传模式
勾选连接服务器A，地址和端口，填写要连接的远程服务器地址和端口。
连接类型TCP，长连接。

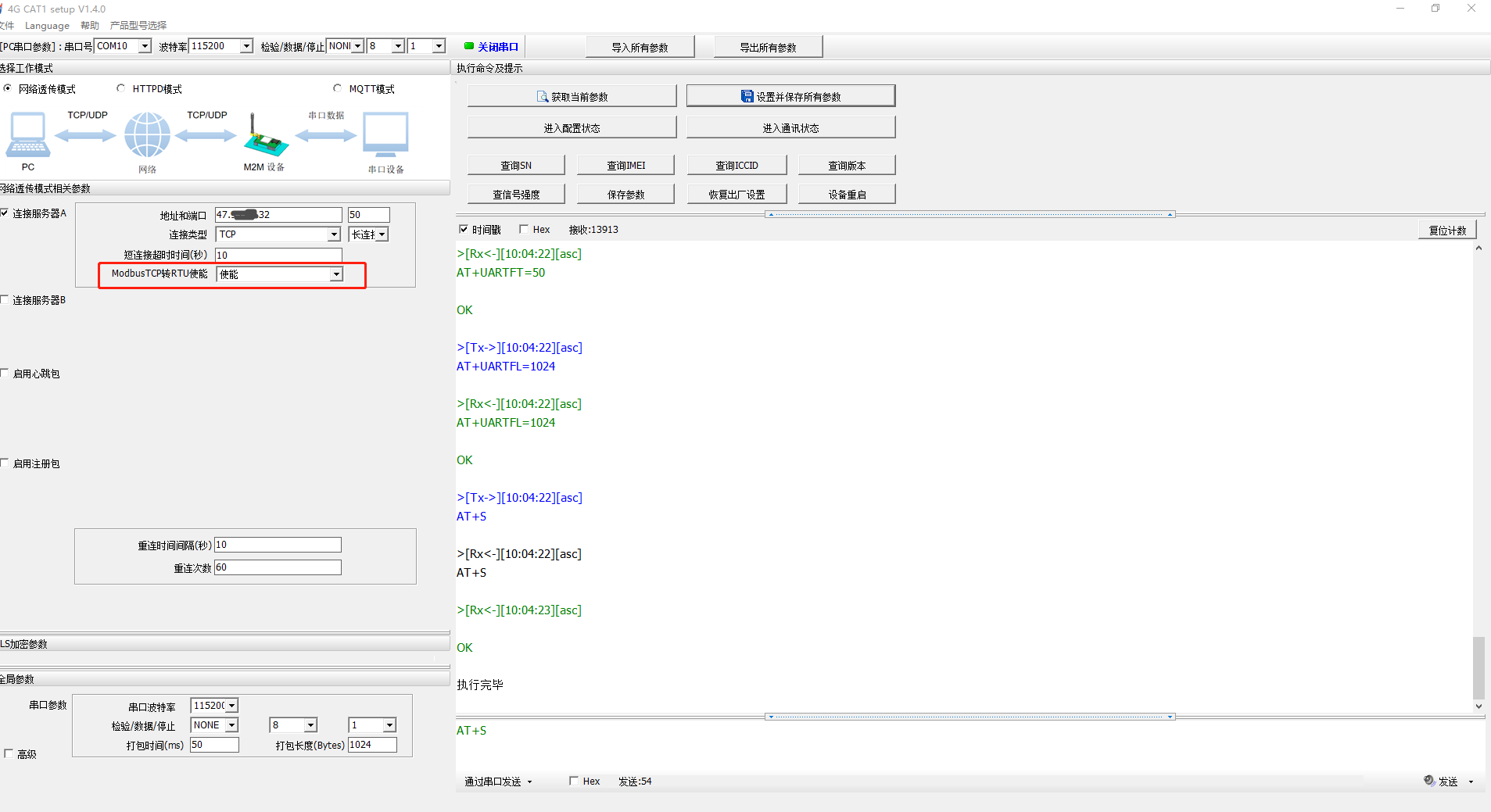

Modbus TCP转RTU使能，选择使能。
点击设置并保存所有参数。
四、通信测试
1、登录远程服务器，打开网路助手
远程服务器，网路助手，协议类型TCP Server，本地主机端口填50，点击打开。
2、串口和TCP远程服务器通讯
打开串口助手，选择USB-RS485串口线的COM口号，串口参数和USR-G770一致。
服务器网络助手勾选十六进制，向串口发送MODBUS TCP协议数据00 00 00 00 00 06 01 03 00 01 00 01，串口勾选十六进制接收，串口收到MODBUS RTU协议数据01 03 00 01 00 01 D5 CA
串口助手勾选十六进制，向服务器网络发送MODBUS RTU协议数据01 03 00 01 00 01 D5 CA，服务器网络端收到MODBUS TCP协议数据00 00 00 00 00 06 01 03 00 01 00 01
编写人：金志方 编写日期：2024-11-05
审核人：金志方 审核日期：2024-11-05
订正版本：V1.0 订正内容：初稿
