USR-M100-AO拓展机更改AO参数示例
一、关联拓展机
1、添加扩展机
在网关--IO功能--扩展机预配置中找到检测到的拓展机，配置模块的下拉列表中找到相同型号的拓展机添加，然后点击保存应用，立即重启
2、查看点位

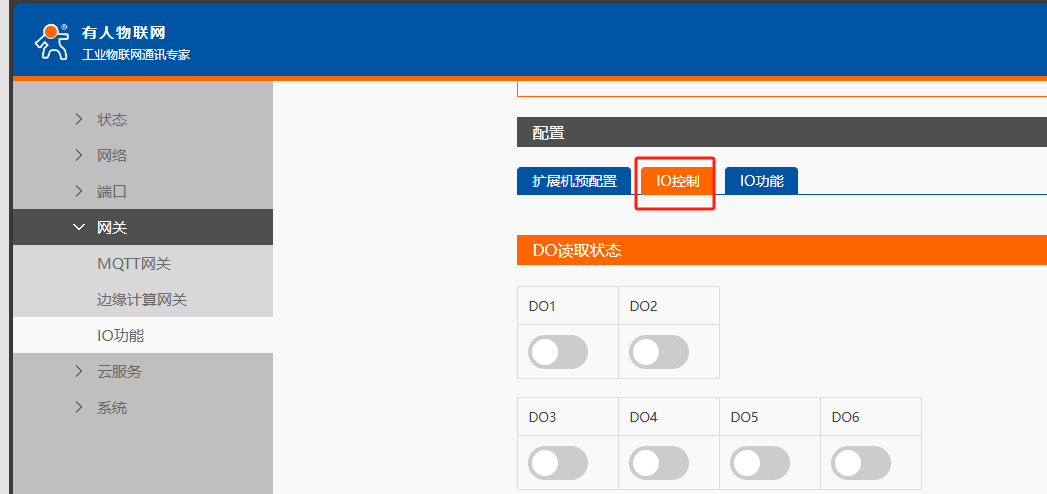

在IO控制页面下滑，就可以看到拓展机的点位自动补全
AO点位默认输出4ma电流，输出值可以通过页面编辑修改
3、修改输出值
AO输出值电流模拟量输出范围4-20mA；电压模拟量输出范围0-10V。更改输出值时，输入的数值要在范围内，否则无法配置，页面也会有相关弹窗提示。例如下图电流输出模式下，修改值为4（单位微安）小于范围则无法配置成功。
4、修改输出模式
AO的输出模式可以在IO功能--AO功能中修改，AO口的输出模式不必都保持一致，电压模式和电流模式根据实际业务场景需求自行更改即可，保存重启生效
二、常见问题
1、提示扩展机设置错误，如下图所示
是因为检测到的拓展机模块没有被全部配置关联，或者右侧配置模块选择的拓展机型号与检测到的型号不一致，更改一致后重新点击保存&应用即可
2、AO点位的输出模式在连接M100主机之后，仅可以通过M100内置网页修改，不能通过modbus指令修改
3、输出值仅支持填写最多5个数字，不支持小数，且要在要求的范围内
