USR-G805p MQTT连接阿里云透传输出示例

一、资料下载

USR-G805p 说明书http://www.mnsmc.com/Download/1163.html

USR-G805p 规格书 http://www.mnsmc.com/Download/1164.html

【PC端调试工具】网络调试助手 串口调试助手二合一http://www.mnsmc.com/Download/27.html

MQTTfx软件可以百度自行下载。

备注：MQTT功能可以参考USR-DR504/514 边缘计算+MQTT使用资料包：http://www.mnsmc.com/Download/990.html

阿里云地址http://www.aliyun.com/daily-act/ecs/activity_selection?utm_content=se_1015274566&accounttraceid=3286d10b24cb457ab8ef09a789aeff03mqxd

二、硬件连接

1、所需物品

USR-G805p 产品 1台

12V电源适配器 1条

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-G805p的485串口接USB-RS485串口线到电脑USB口，接好4G天线，插好外置SIM卡，然后产品接12V电源适配器，上电。USR-G805p的LAN1网口用网线和电脑直连，电脑获取同网段IP。

3、查看端口号

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-G805p的USB-RS485串口线COM口号，COM10。

三、阿里云设置

1、登陆阿里云平台，找到物联网平台，这里用的连接公共实例

（1）登陆阿里云平台

（2）找到物联网平台

（3）开通连接公共实例

2、创建产品

（1）点击产品，点击创建产品

（2）新建产品信息，依次填写：

产品名称举例test——所属品类选择自定义品类——节点类型选择直连设备——联网与数据联网方式选择蜂窝（2G/3G/4G/5G）——数据格式选择透传/自定义——认证方式选择设备秘钥——点击确定，完成创建产品。

3、添加设备

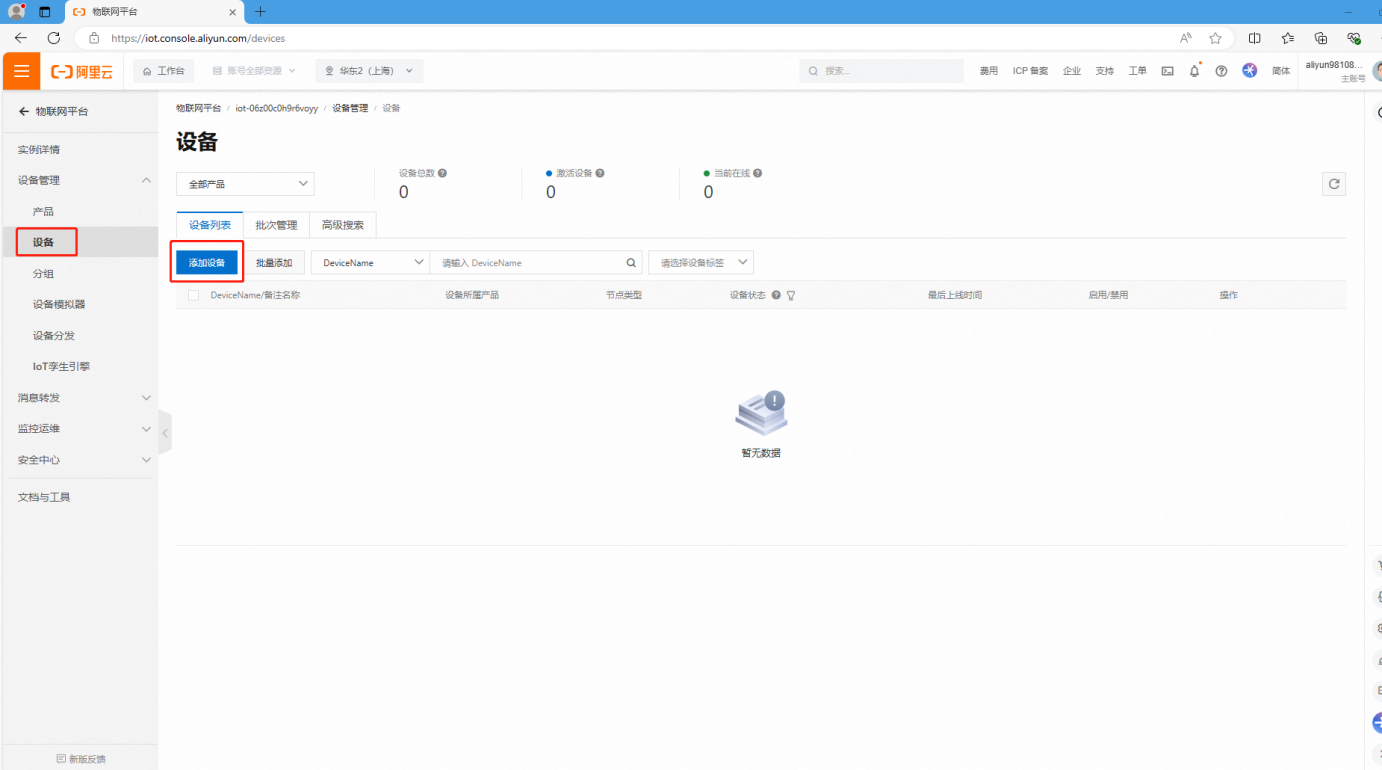

（1）产品创建成功后，添加设备。点击设备，点击添加设备，产品名举例填test,DeviceName填USR-G805p，备注名称填MQTT，点击确认。

（2）添加完设备，如下图展示，设备状态是未激活，等设置完USR-G805p的MQTT连接阿里云参数之后，设备状态才显示在线。

4、查看产品Topic

（1）点击产品，点击查看

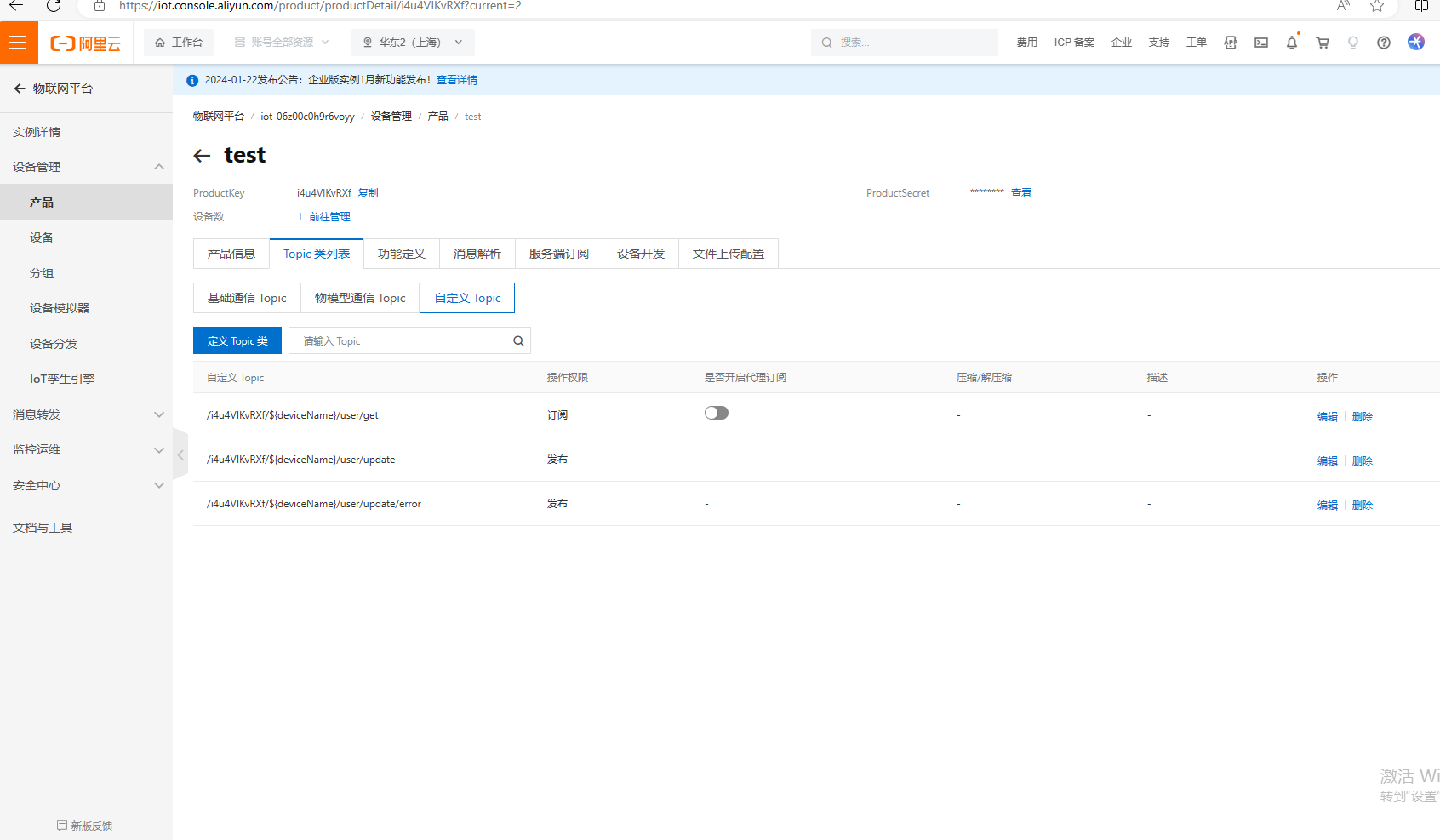

（2）点击Topic类列表，点击自定义Topic,找到订阅和发布

设置USR-G805p的MQTT参数，需要按照以下方法设置订阅和A 发布主题。

数据订阅测试：将订阅的主题/i4u4VIKvRXf/USR-G805p/user/get填写到USR-G805p订阅的主题配置中去（注意将原主题中的${deviceName}替换为USR-G805p(本产品的DeviceName)）；

数据发布测试：将发布的主题/i4u4VIKvRXf/USR-G805p/user/update填写到USR-G805p的A主题发布主题的配置中去（注意将原主题中的${deviceName}替换为USR-G805p(本产品的DeviceName)）；

5、查看设备证书内容，生成USR-G805p连接阿里云的用户名

（1）点击设备，点击查看，再点击DeviceSecret后面的查看。

展示设备证书：

ProductKey: i4u4VIKvRXf

DeviceName: USR-G805p

DeviceSecret: c0121c506936fd0399a598dd056fd2e5

（2）转换USR-G805p连接阿里云的用户名：

用户名： 由设备名 DeviceName、符号（&）和产品 ProductKey 组成。

固定格式：${YourDeviceName}&${YourPrductKey}。

完整示例如：device&alxxxxxxxxxx。

USR-G805p连接阿里云的用户名：USR-G805p&i4u4VIKvRXf

6、查看账号和地域，生成USR-G805p连接阿里云的服务器地址

（1）查看使用的阿里云账号aliyun9810869345

（2）根据地域名称华东2（上海）查询地域ID：cn-shanghai

（3）转换USR-G805p连接阿里云的服务器地址：

格式：${YourProductKey}.iot-as-mqtt.${region}.aliyuncs.com。

其中，${region}需替换为您物联网平台服务所在地域的代码。地域代码，请参见地域和可用区。如：

alxxxxxxxxxx.iot-as-mqtt.cn-shanghai.aliyuncs.com。

USR-G805p连接阿里云的服务器地；aliyun9810869345.iot-as-mqtt.cn-shanghai.aliyuncs.com

USR-G805p连接阿里云的端口用1883

7、使用MQTT签名工具，生成USR-G805p连接阿里云的密码

（1）打开MQTT签名工具

下载USR-DR504/514 边缘计算+MQTT使用资料包，解压缩，找到MQTT签名工具

（2）密码由参数值拼接加密而成

可以使用物联网平台提供的生成工具自动生成 Password，也可以手动生成 Password。

单击下载 Password 生成小工具。解压缩下载包后，双击 sign 文件，即可使用。

➢ 使用 Password 生成小工具的输入参数：

▪ productKey：设备所属产品 Key。可在控制台设备详情页查看。

▪ deviceName：设备名称。可在控制台设备详情页查看。

▪ deviceSecret：设备密钥。可在控制台设备详情页查看。

▪ timestamp：（可选）时间戳。

▪ clientId：设备的 ID 信息，与 Client ID 中${clientId}一致。

▪ method：选择签名算法类型，与 Client ID 中 signmethod 确定的加密方法一致。

（3）转换USR-G805p连接阿里云的密码

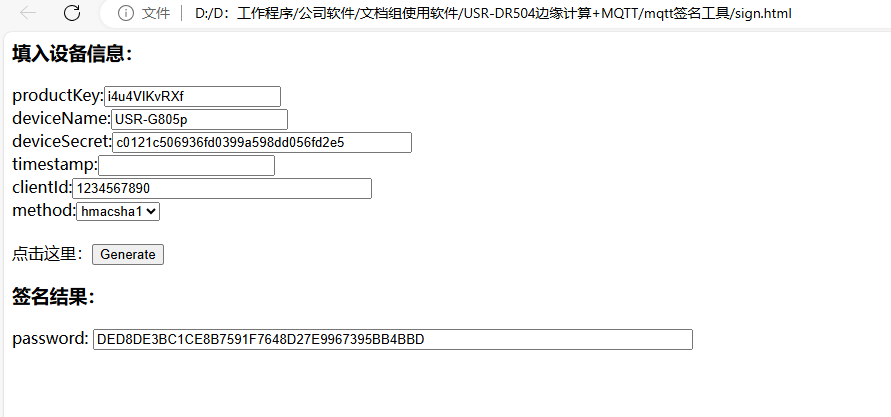

填入设备信息：

▪ productKey设备所属产品 Key：i4u4VIKvRXf

▪ deviceName设备名称：USR-G805p

▪ deviceSecret设备密钥：c0121c506936fd0399a598dd056fd2e5

▪ timestamp（可选）时间戳：

▪ clientId设备的 ID 信息：1234567890

▪ method选择签名算法类型：hmacsha1

签名结果：DED8DE3BC1CE8B7591F7648D27E9967395BB4BBD

USR-G805p连接阿里云的的密码：DED8DE3BC1CE8B7591F7648D27E9967395BB4BBD

8、生成USR-G805p连接阿里云的客户端ID

（1）Client ID格式：

生成 mqttClientId，用于 MQTT 的底层协议报文。

格式固定：${clientId}|securemode=3,signmethod=hmacsha1|。

完整示例：12345|securemode=3,signmethod=hmacsha1|。

其中，

${clientId}为设备的 ID 信息。可取任意值，长度在 64 字符以内。建议使用设备的 MAC 地址或 SN

码。

securemode 为安全模式，TCP 直连模式设置为 securemode=3，TLS 直连为 securemode=2。

signmethod 为算法类型，支持 hmacmd5 和 hmacsha1。

（2）转换USR-G805p连接阿里云的Client ID

客户端ID：1234567890|securemode=3,signmethod=hmacsha1|

四、USR-G805p网页参数设置

1、浏览器输入192.168.1.1登陆USR-G806p网页，密码是admin。

2、设置工作模式

网页点击DTU，点击基本参数，工作模式选择MQTT模式。点击应用。

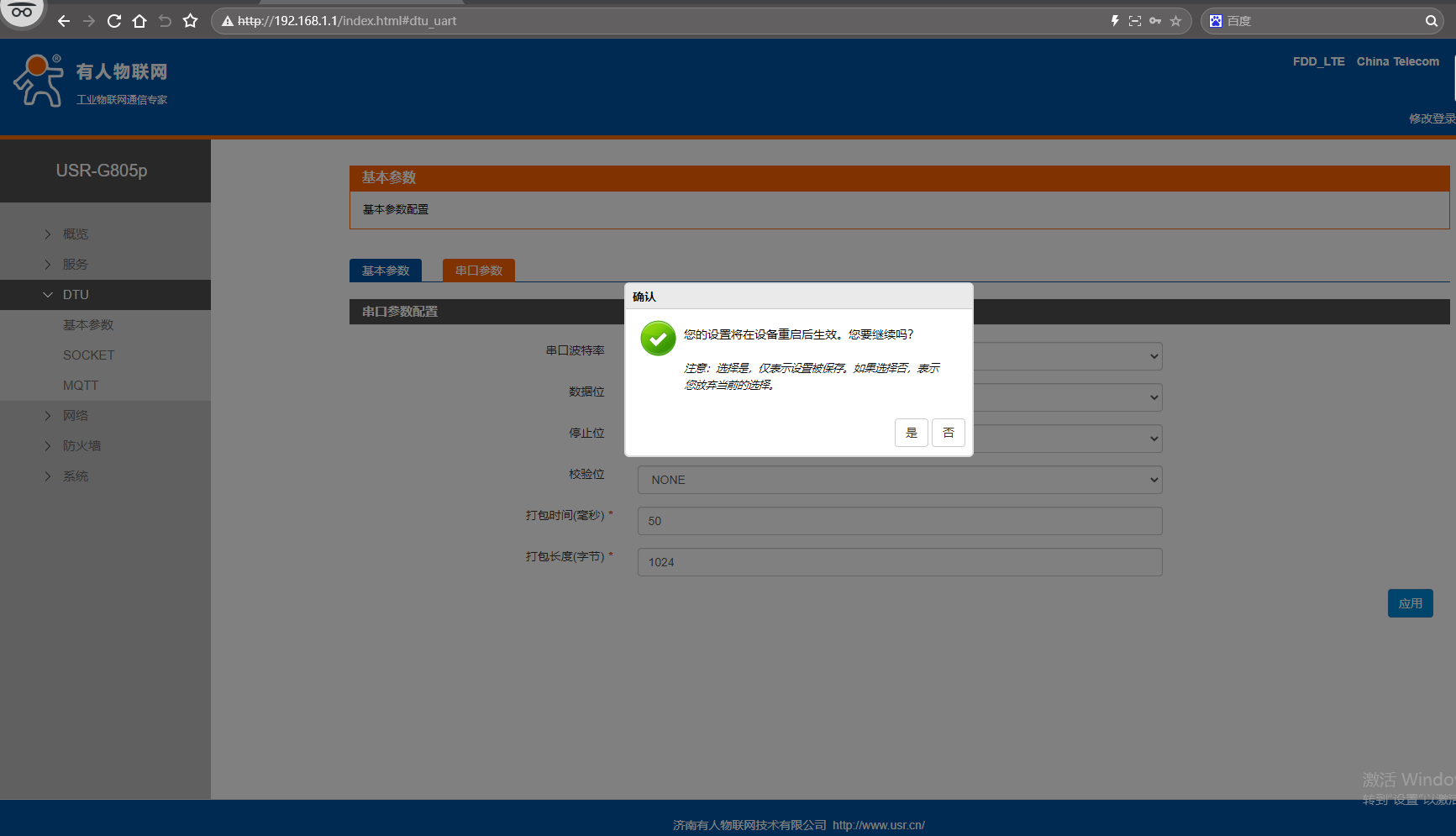

3、串口参数

网页点击DTU，点击基本参数，串口参数保持默认，实际应用接实际485串口设备的时候，需要和所接485串口设备的串口参数一致。点击应用。

4、MQTT配置

（1）网页点击DTU，点击MQTT，服务配置

MQTT地址和端口填要连接的MQTT服务器的地址aliyun9810869345.iot-as-mqtt.cn-shanghai.aliyuncs.com，端口1883。

用户名和密码填MQTT服务器的用户名USR-G805p&i4u4VIKvRXf

密码DED8DE3BC1CE8B7591F7648D27E9967395BB4BBD

数据格式选择透传输出。

客户端ID为1234567890|securemode=3,signmethod=hmacsha1|，避免和其他MQTT客户端ID重复。

（2）A主题，发布填写/i4u4VIKvRXf/USR-G805p/user/update。

（3）点击应用。

5、主题配置，添加普通订阅主题

网页点击MQTT，点击主题配置，主题ID设置1，主题名称/i4u4VIKvRXf/USR-G805p/user/get,主题Qos填0。点击应用。

6、网页重启

网页点击系统，点击基础设置，点击重启设备。

五、MQTT连接阿里云功能调试

1、查看阿里云设备状态在线

USR-G805p 设置完MQTT连接阿里云参数，联网正常，在阿里云平台可以看到设备状态是在线。

2、数据订阅测试(透传输出)

（1）点击设备，点击查看

（2）点击Topic列表，点击发布消息

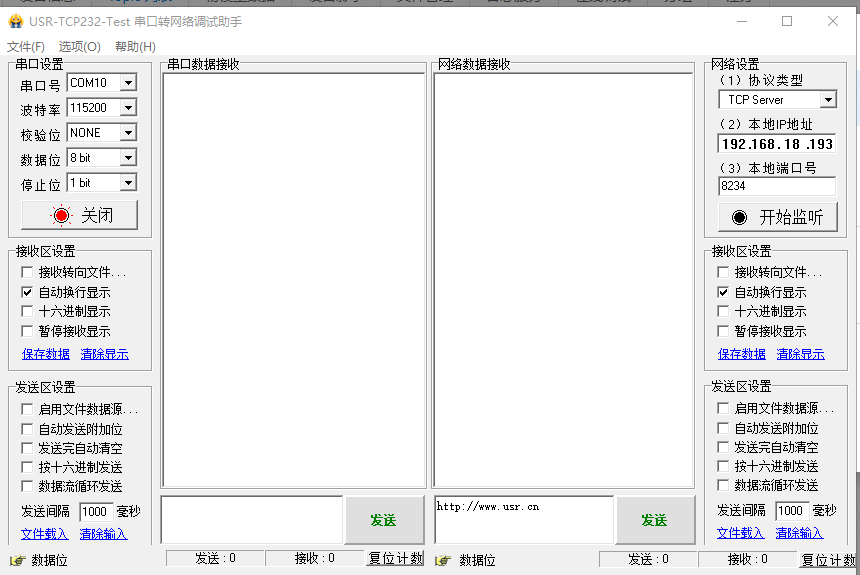

（3）打开一个串口助手，串口参数设置和USR-G805p串口参数一致，做串口数据接收和发送。

（4）使用阿里云平台发布的消息1234567890，被USR-G805p订阅到，并通过USR-G805p串口发给串口端，数据格式是透传输出，串口助手接收的数据1234567890

3、数据发布测试

（1）点击设备，点击日志服务

（2）发布消息格式

通过串口向发服务器更新设备状态时，需遵循如下数据格式：

示例：/i4u4VIKvRXf/USR-G805p/user/update,0,1234567890

（注：“,”为英文输入法下的格式）

（3）USR-G805p使用串口助手发送数据/i4u4VIKvRXf/USR-G805p/user/update,0,1234567890，发送完成之后，我们在阿里云平台可以通过日志服务，点击查看，看到USR-G805p串口发到阿里云的数据1234567890。

编写人：金志方 编写日期：2024-07-12

审核人：金志方 审核日期：2024-07-12

订正版本：V1.0 订正内容：初稿
