USR-N510地址映射示例

一、资料下载

1、USR-N510说明书官网下载链接：http://www.mnsmc.com/Download/1159.html

2、USR-N510 规格书官网下载连接：http://www.mnsmc.com/Download/1160.html

3、USR-N510 AT指令集官网下载链接：http://www.mnsmc.com/Download/1161.html

4、USR-N510 设置软件官网下载链接：http://www.mnsmc.com/Download/383.html

5、USR-N510 其他资料官网下载链接：http://www.mnsmc.com/Product/329.html

二、硬件连接

1、所需物品

USR-N510 产品 1台

12V电源适配器 1个

网线 1条
485转USB调试器 1个

笔记本电脑 1台

2、硬件连接

（1）RS485串口线接N510串口，注意485接线线序，USB-RS485 A线接N510 串口的A端子，USB-RS485 B线接N510 串口的B端子，USB头插入电脑USB口。

N510网口通过网线直连电脑网口。检查所有连接无误后，给N510用12V电源适配器供电。

（2）检查USR-RS485串口线的COM口号，点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认USB-RS485串口线的COM口号，永兴集团测试电脑是COM5。

三、产品参数设置

1、USR-N510参数设置

设备出厂默认IP地址：192.168.0.7，电脑关闭防火墙

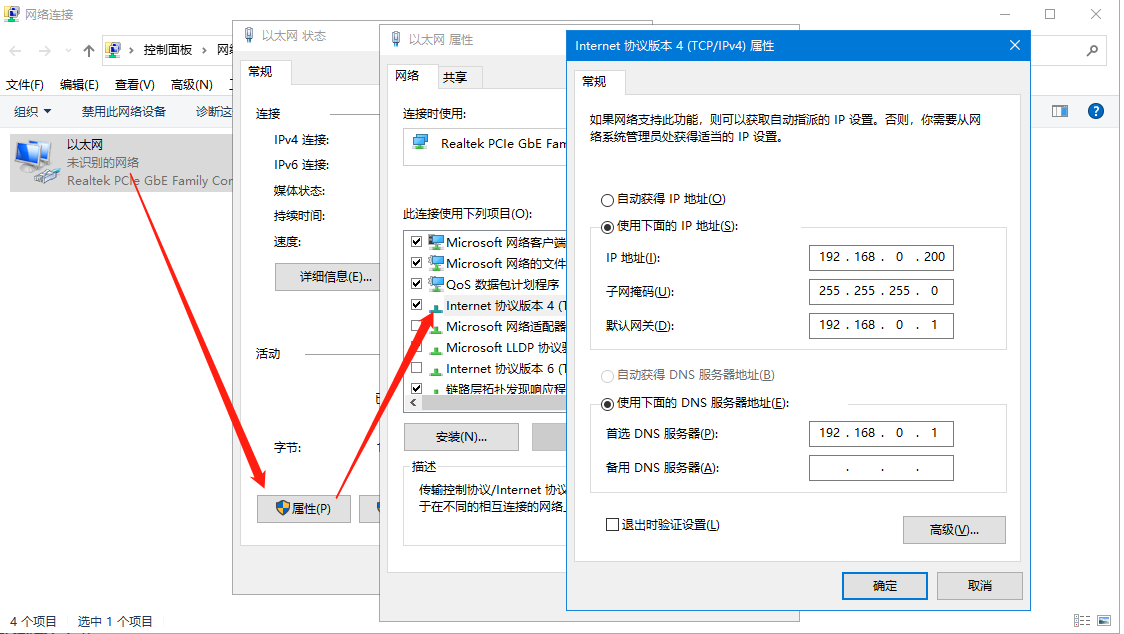

电脑：控制面板\网络和 Internet\网络连接，IP设置和N510 IP同网段，N510默认IP是192.168.0.7，网关192.168.0.1，将电脑本地连接IPv4设置静态IP，192.168.0.200，子网掩码255.255.255.0，网关192.168.0.1。

下载并打开H7系列设置软件,单击搜索,找到设备后双击IP地址，用户名密码均为admin

在端口页面将串口参数修改为和连接接终端设备保持一致(此案例中保持默认)

在网关---边缘计算网关中开启网关使能，添加多个从机设备的从机地址寄存器信息等

添加第二个从机、寄存器点位，将从机2地址映射表为从机地址1，从机2的寄存器地址映射为从机1里面的空余地址。

在数据上报中通道选择socket，开启数据查询选择modbusTCP,点击保存设备重启

2、结果验证

（1）使用modbus SLAVE和modbus POLL模拟验证

打开modbus SLAVE模拟连接的从机设备,打开生成的COM3，串口参数和N510设置的串口参数保持一致，分别设置从机地址1和从机地址2。

（2）将N510设置为TCP server模式，modbusPOLL模拟上位机获取数据

（3）结果验证
设备串口 1 下有从机地址为 01、02 两个从机，01 从机下有两个数据点，寄存器地址 01、02,02 从机下也有两个数据点，寄存器地址 01、02。

若未开启映射功能，使用 modbus 查询，需要 01 03 0000 00001、02 03 0000 0001 四条条指令分别查询。开启映射功能后，将 02 从机的从机地址映射为 01、数据点寄存器地址映射为 03、04，即可使用 01 03 0000 0004 一条指令查询不同从机下的四个数据点。

编写人：刘琰伟 编写日期：2024-02-19

审核人：金志方 审核日期：2024-02-20

订正版本：V1.0 订正内容：初稿
