 USR-DR514 连接永兴集团云（V6版本)和虚拟串口（V5.0.1版本）一对一通讯示例

备注：USR-DR514需要插SIM卡联网。

一、资料下载

USR-DR504/DR514说明书（完整版）http://www.mnsmc.com/Download/1046.html

USR-DR514 规格书 http://www.mnsmc.com/Download/1047.html

USR-DR504/514 标准AT指令集http://www.mnsmc.com/Download/1048.html

USR-DR514 设置软件http://www.mnsmc.com/Download/1049.html

【USR-VCOM】 永兴集团虚拟串口软件(永兴集团云版) V5.0.1：http://www.mnsmc.com/Download/924.html

【PC端调试工具】网络调试助手 串口调试助手二合一http://www.mnsmc.com/Download/27.html

二、硬件连接

1、所需物品

USR-DR514 产品 1台

220V交流端子供电电源线 1条

USB-RS485串口线 1条

笔记本电脑 1台

2、硬件连接

USR-DR514的485串口接USB-RS485串口线到电脑USB口，接好4G天线，插好外置SIM卡，然后产品接220V交流端子供电电源线，上电（220V交流电供电注意安全）。

3、查看端口号

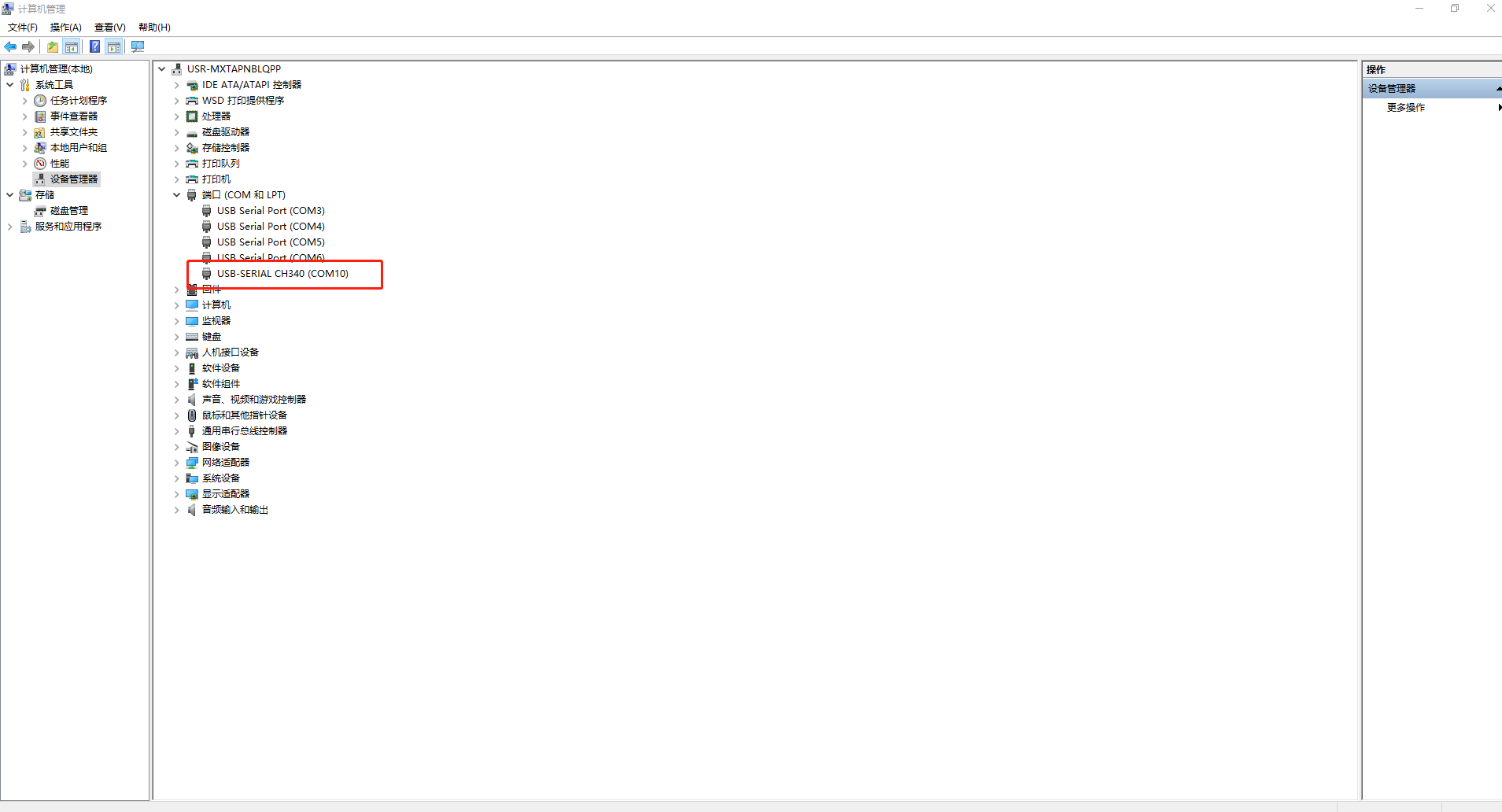

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接USR-DR514的USB-RS485串口线COM口号，COM10。

三、永兴集团云参数设置

1、登录永兴集团云账号

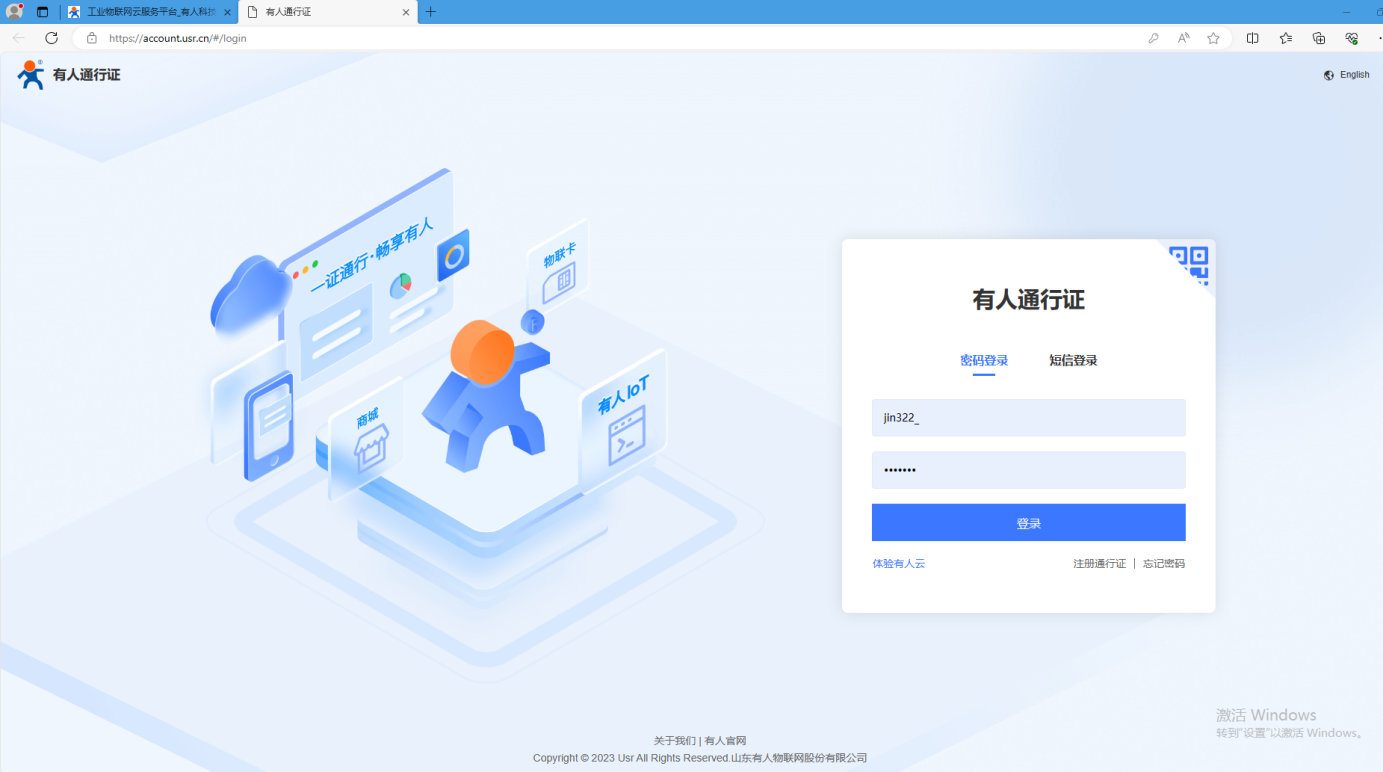

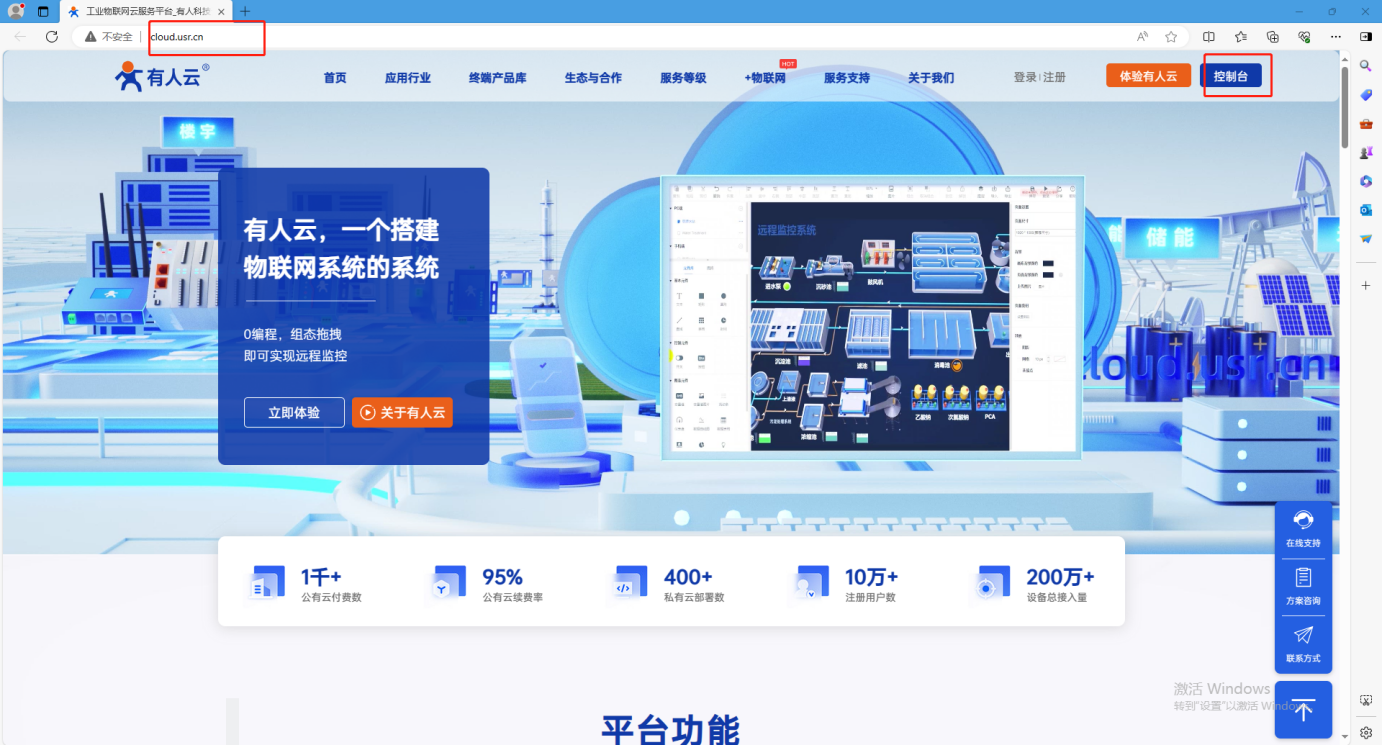

www.mnsmc.com 点击永兴集团云跳转到登录页面。

2、添加USR-DR514设备

（1）点击网关管理，网关列表，点击添加，点击单个添加。

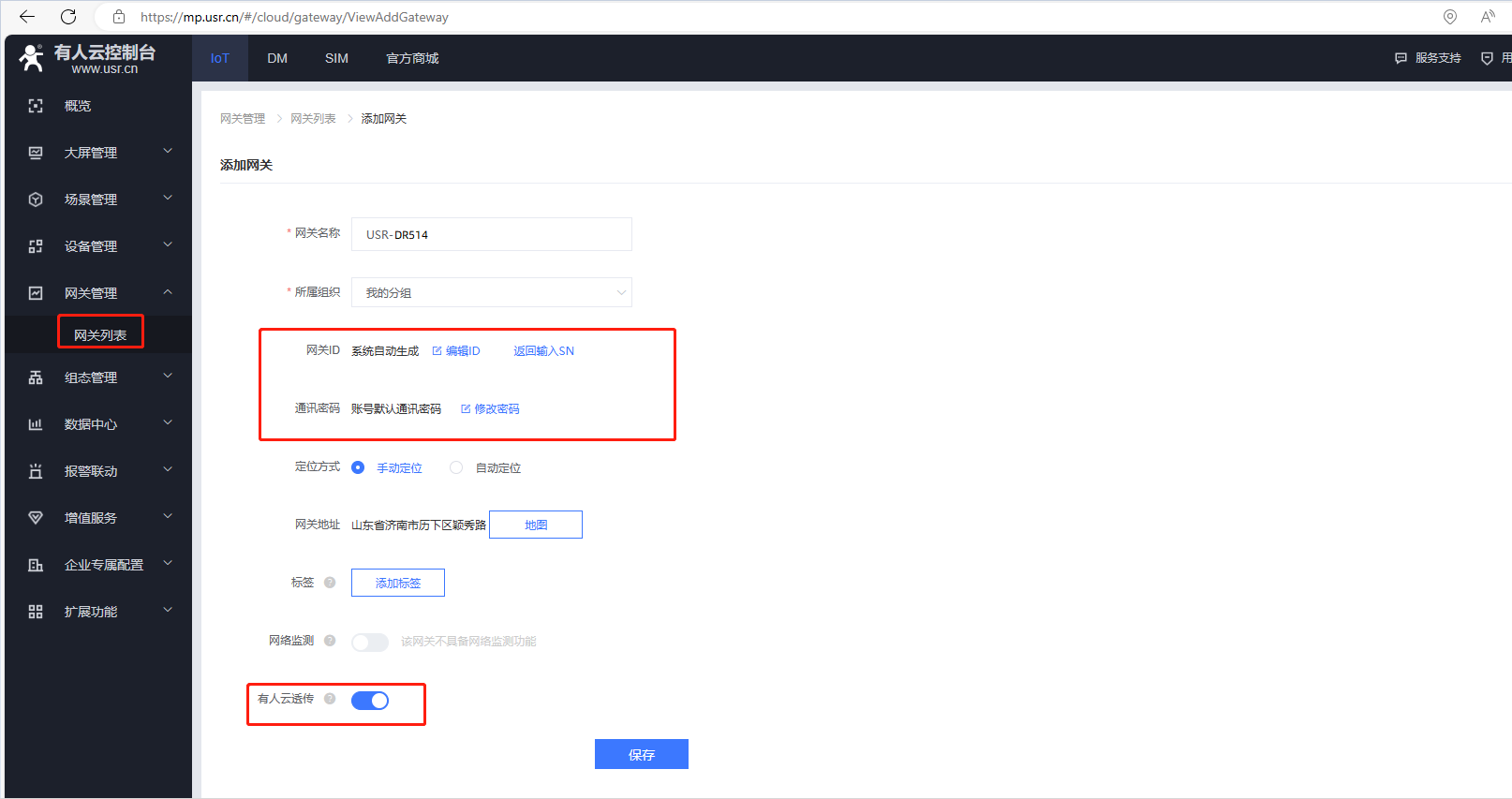

（2）USR-DR514不支持SN上云，就点击SN不支持，点这里，用自动生成的ID方式上云，在永兴集团云上添加设备，勾选永兴集团云透传。

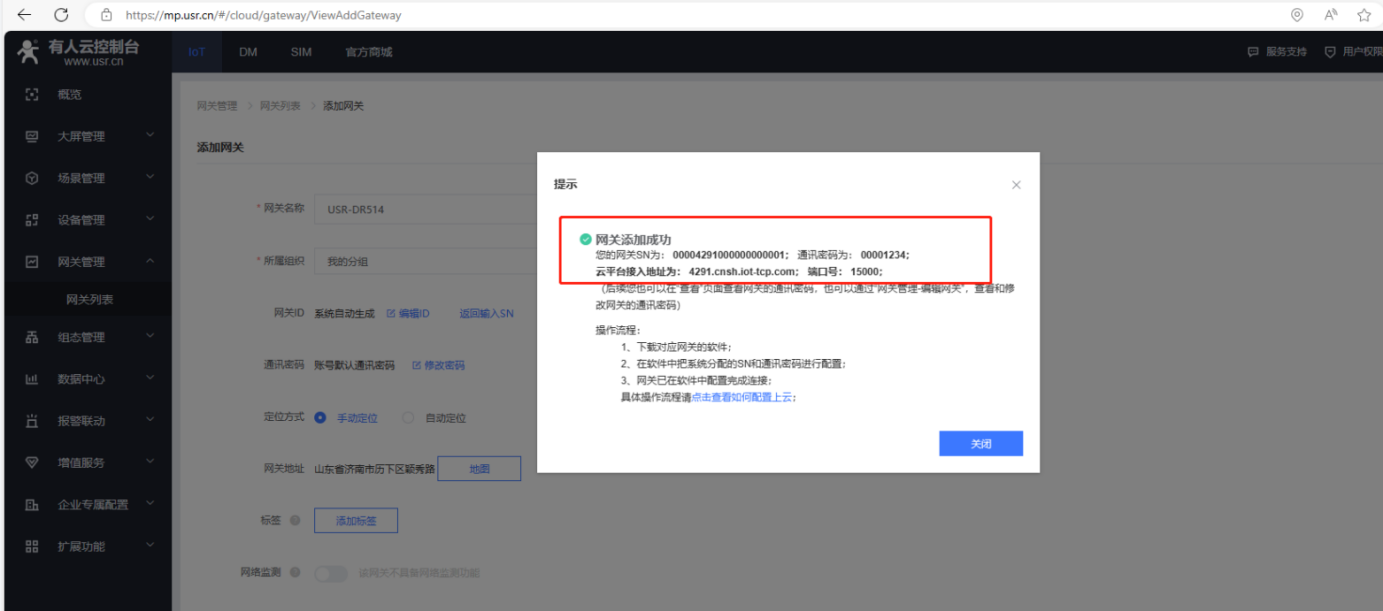

网关添加成功
您的网关SN为： 00004291000000000001； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；
下载对应网关的软件，在软件中把系统分配的SN和通讯密码进行配置。

四、USR-DR514参数设置

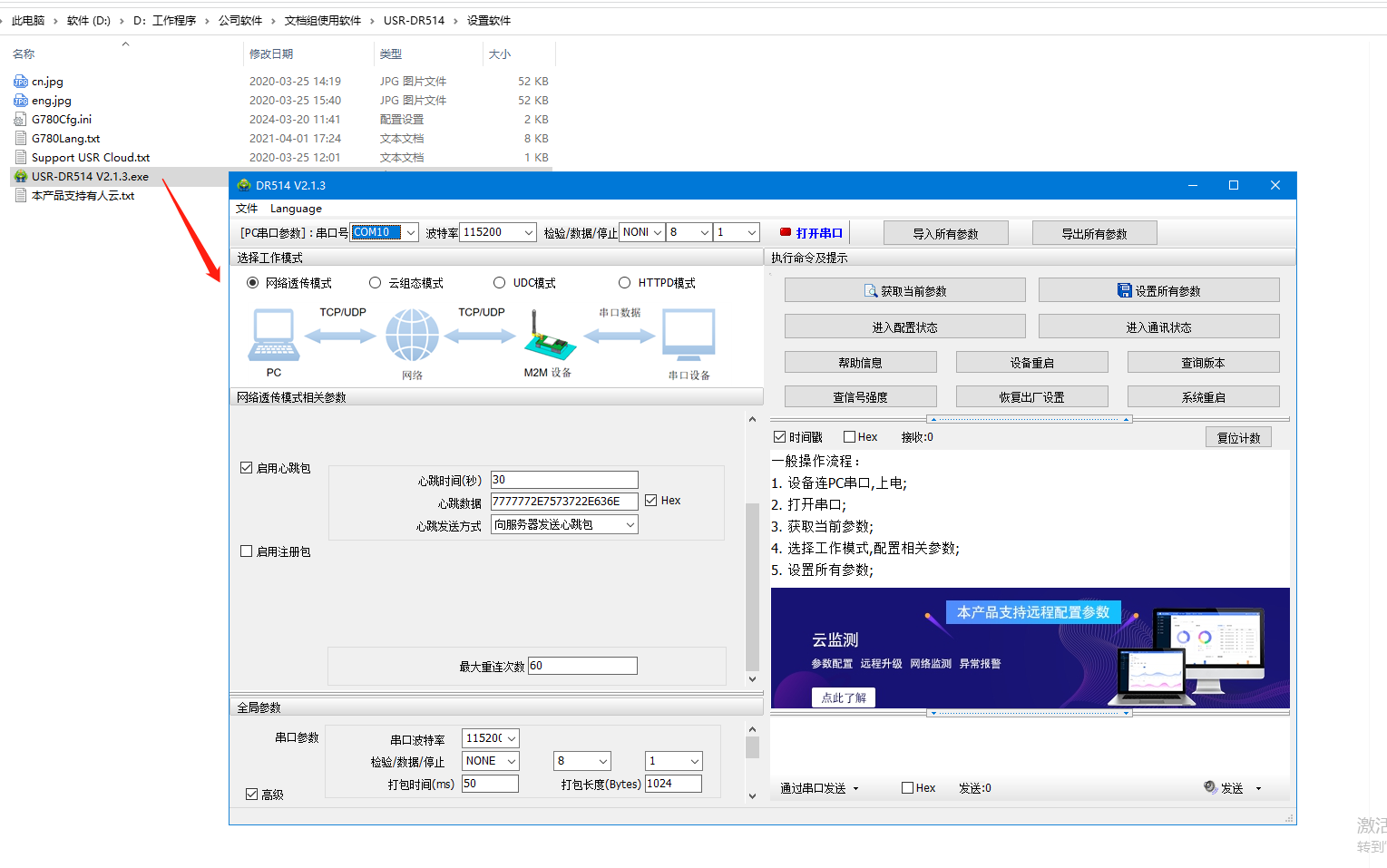

1、打开USR-DR514设置软件 V1.0.7

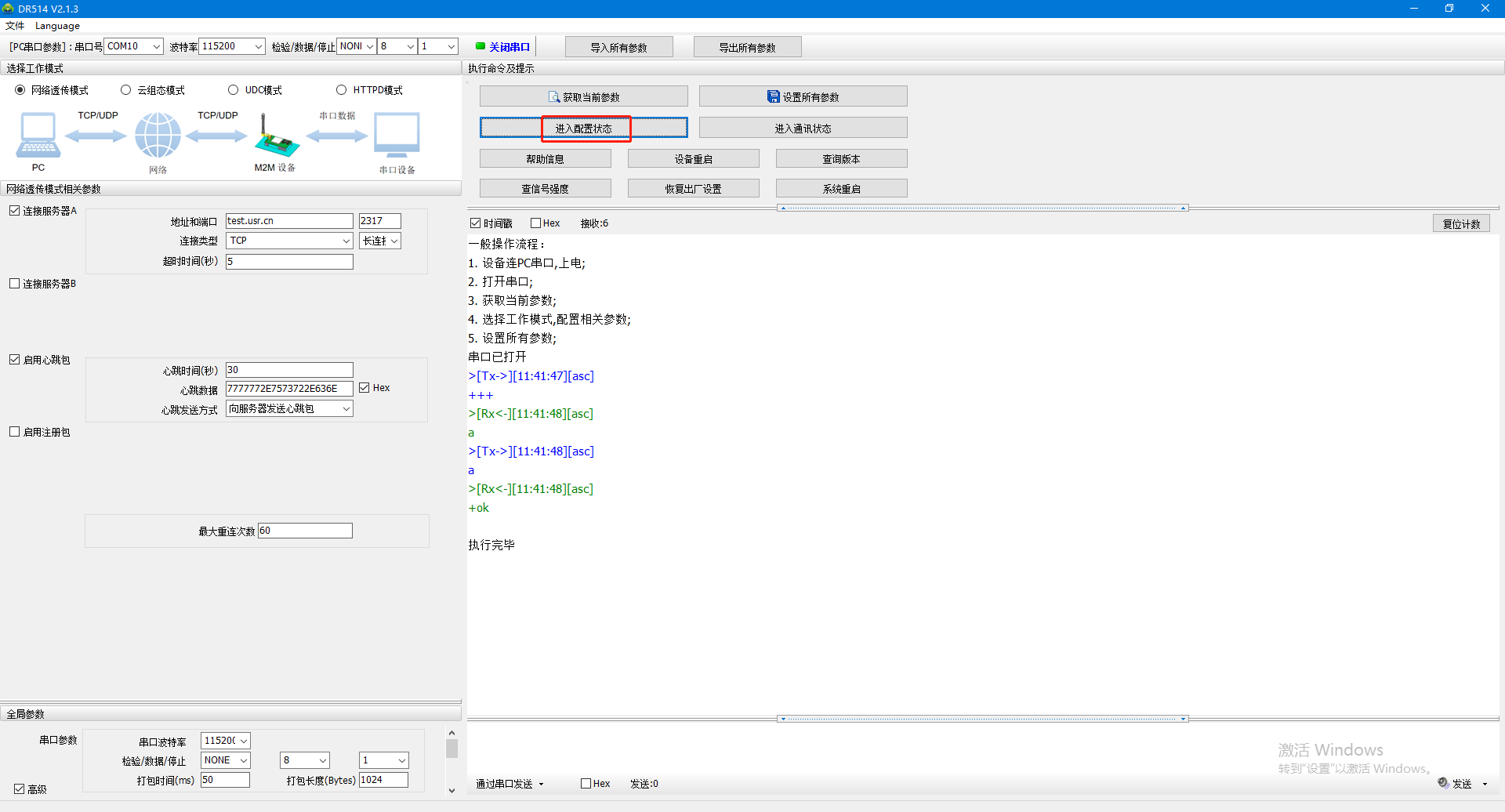

2、打开串口，点击进入配置状态

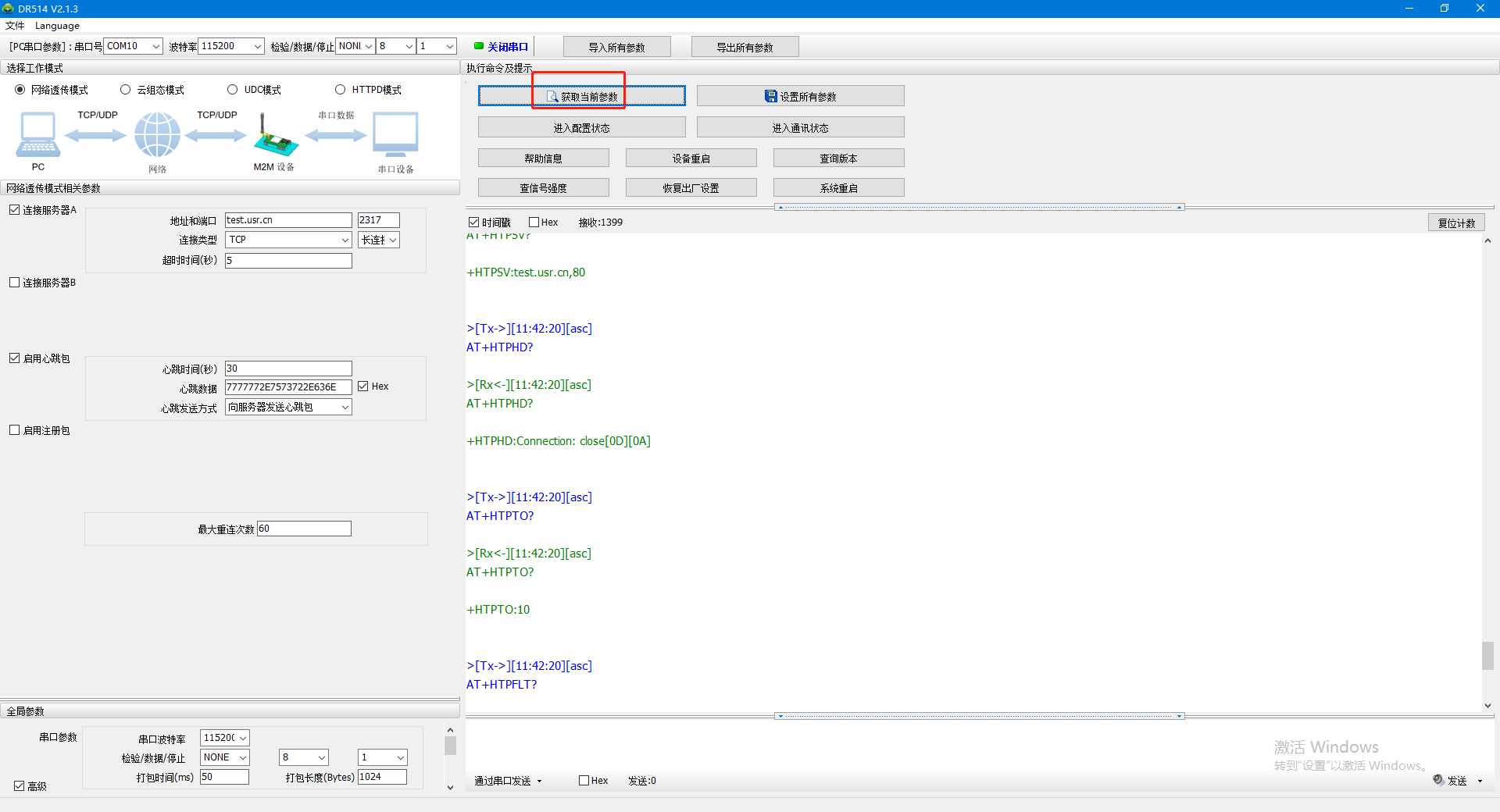

3、点击获取当前参数

4、设置连接永兴集团云平台参数

网关SN为： 00004291000000000001； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号： 15000；
下载对应网关的软件，在软件中把系统分配的SN和通讯密码进行配置。

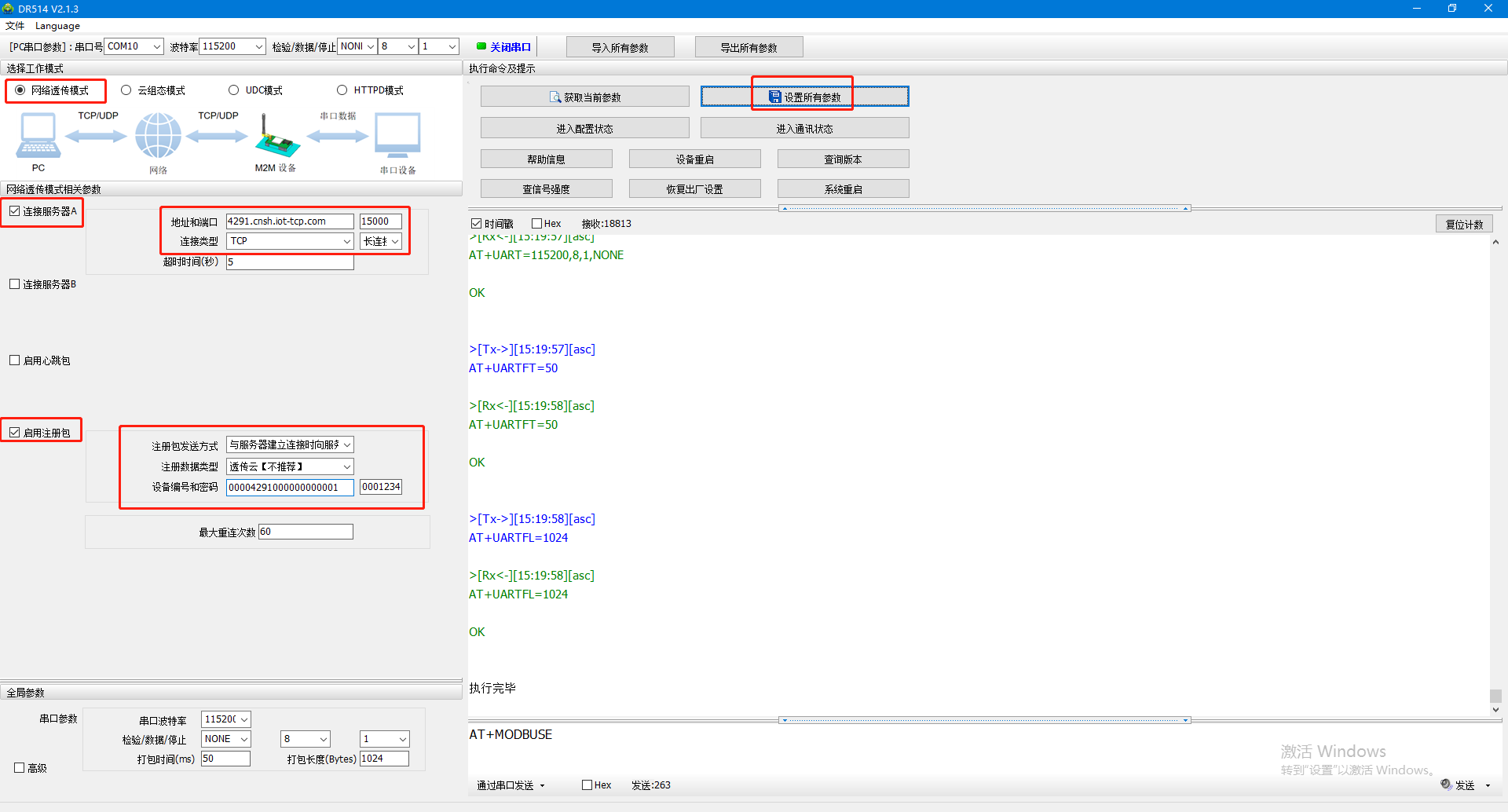

设置服务器地址4291.cnsh.iot-tcp.com和端口号15000，开启注册包，输入永兴集团云添加设备的ID00004291000000000001和密码00001234，点击设置所有参数。

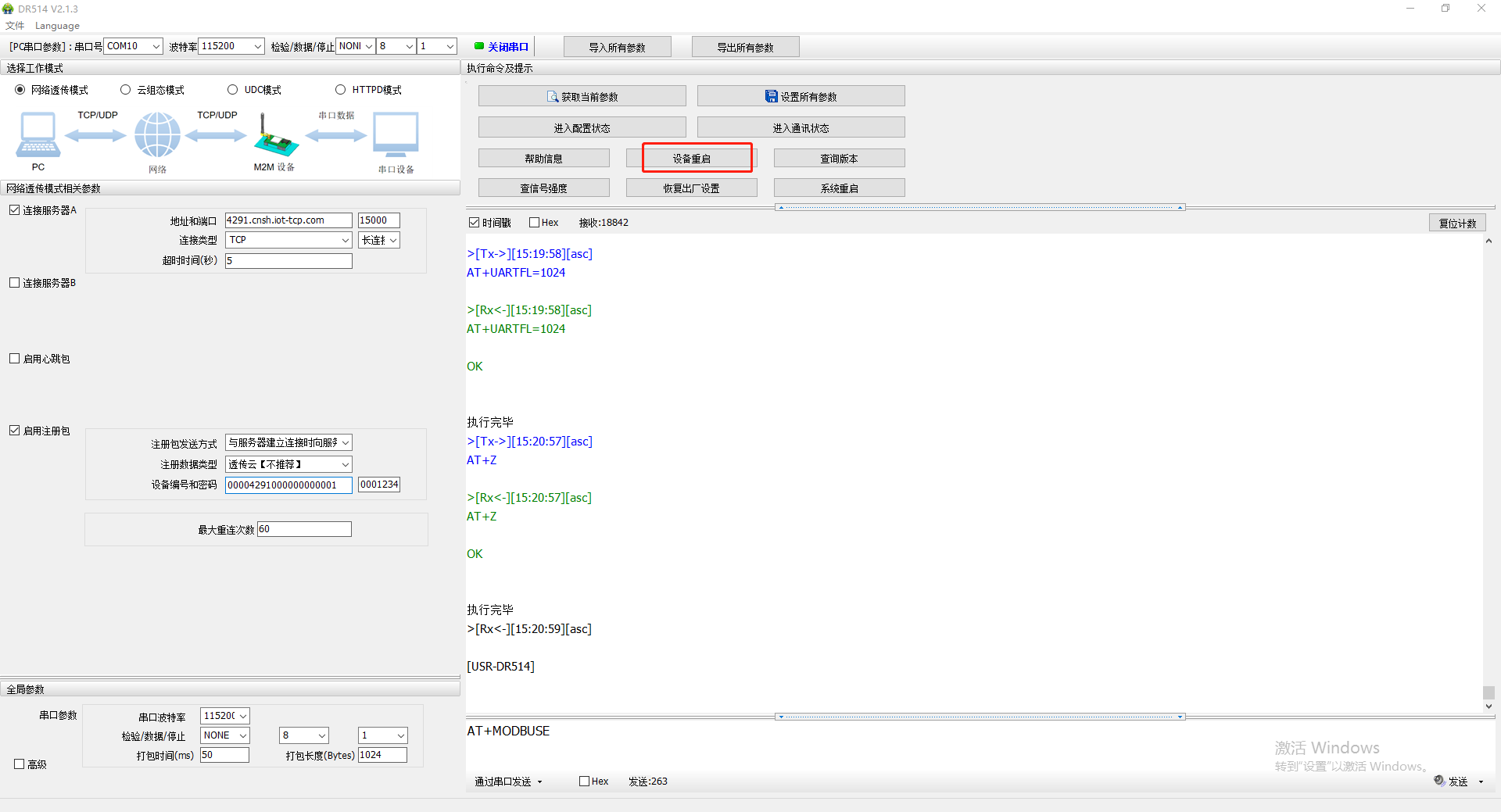

5、点击设备重启

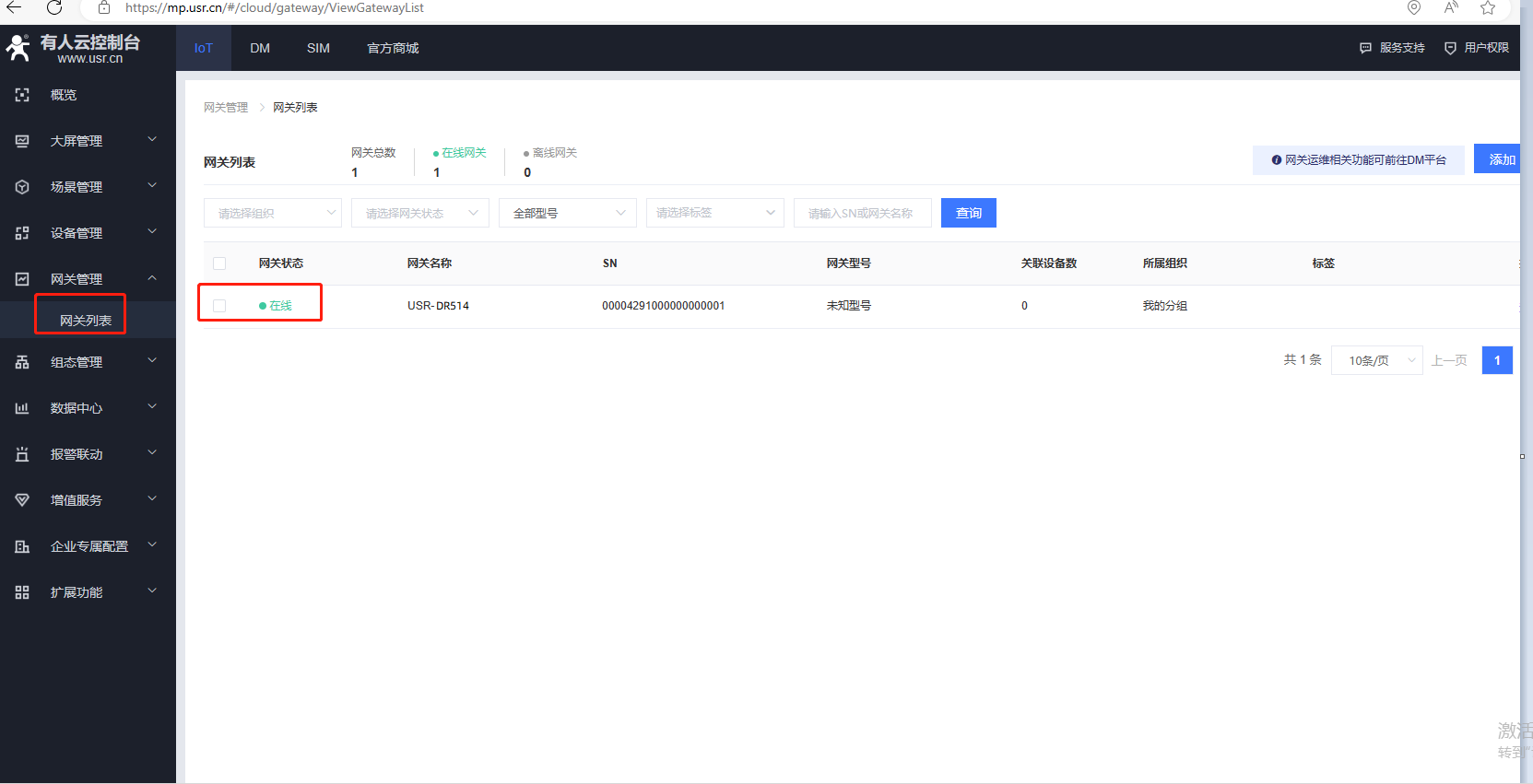

6、永兴集团云设备在线

五、创建虚拟串口

1、电脑下载并安装永兴集团公司虚拟串口软件V5.0.1版本

下载安装之前，需要关闭防火墙。

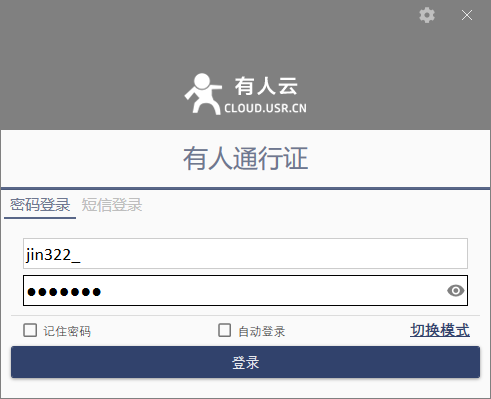

2、打开虚拟串口软件，点击登录，输入个人的永兴集团云账号和密码，登录。

3、创建虚拟串口

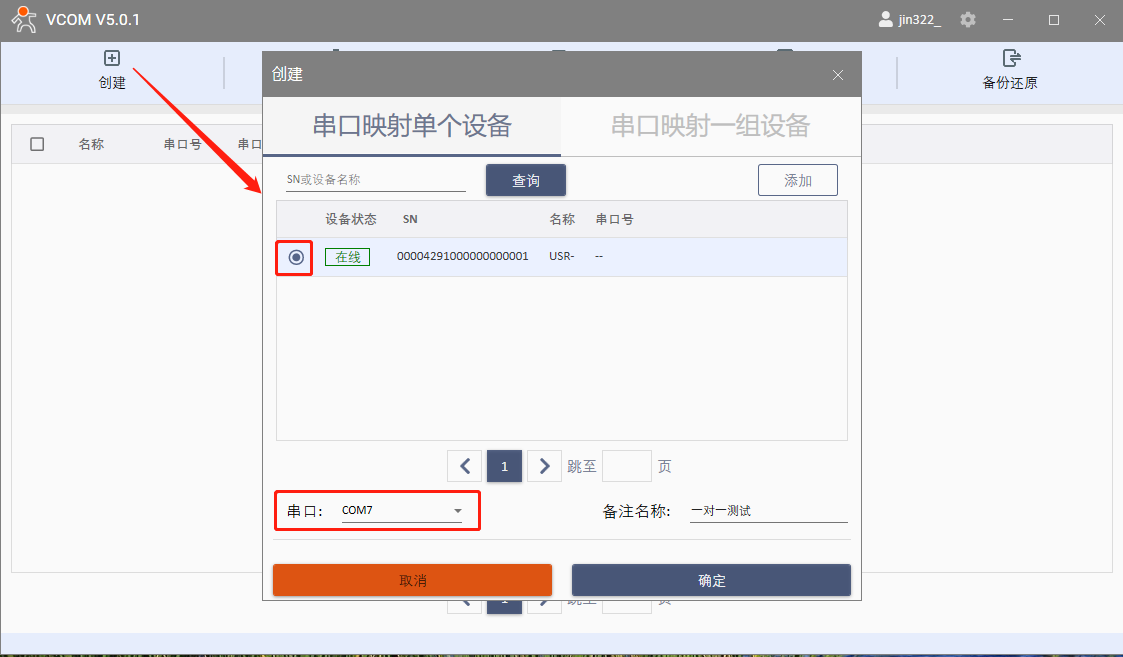

选择串口映射单个设备，勾选在线的USR-DR514，用空闲的COM7作为虚拟串口的COM口号，点击确定。

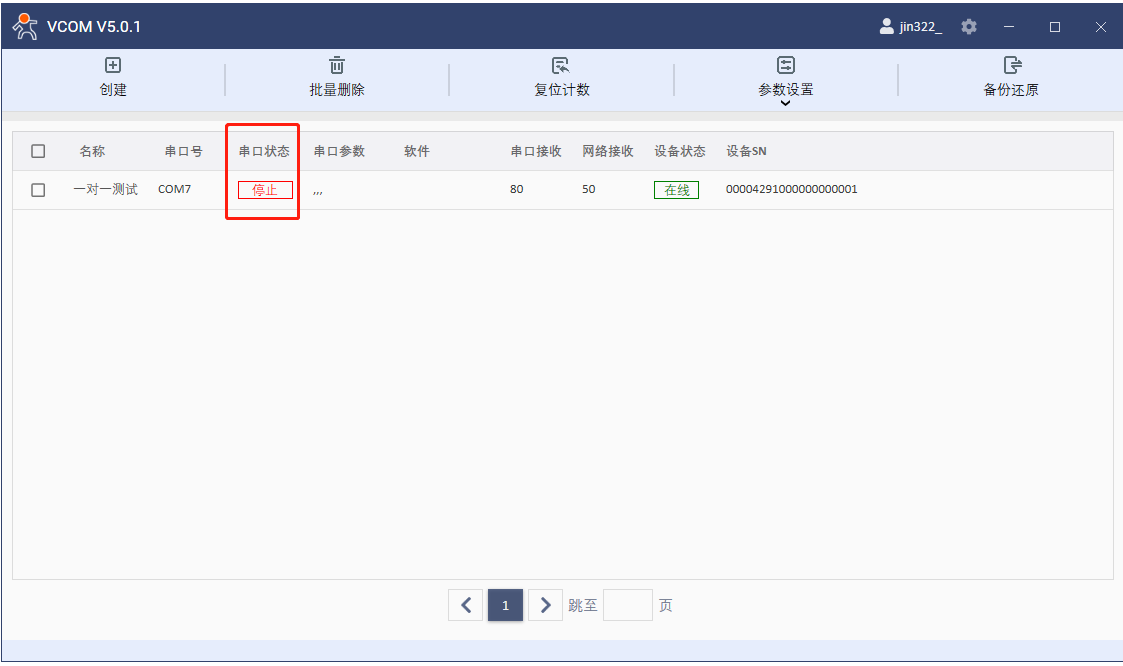

添加完，串口状态是停止。

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看新建的虚拟串口COM7。

六、通讯测试

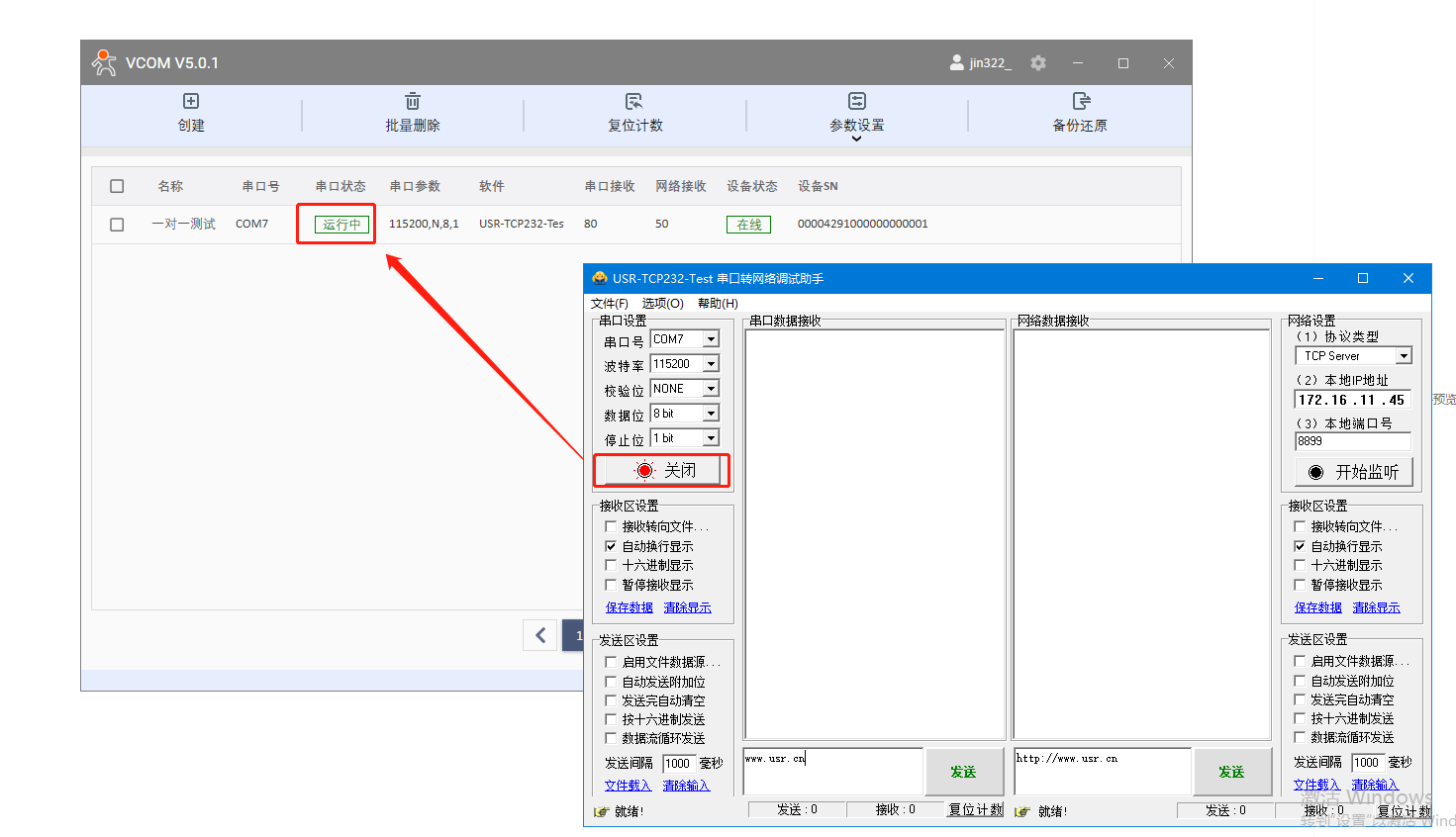

1、打开2个串口助手，分别用USR-DR514实际USB串口COM10打开串口，另一个串口助手用虚拟串口COM7打开串口。

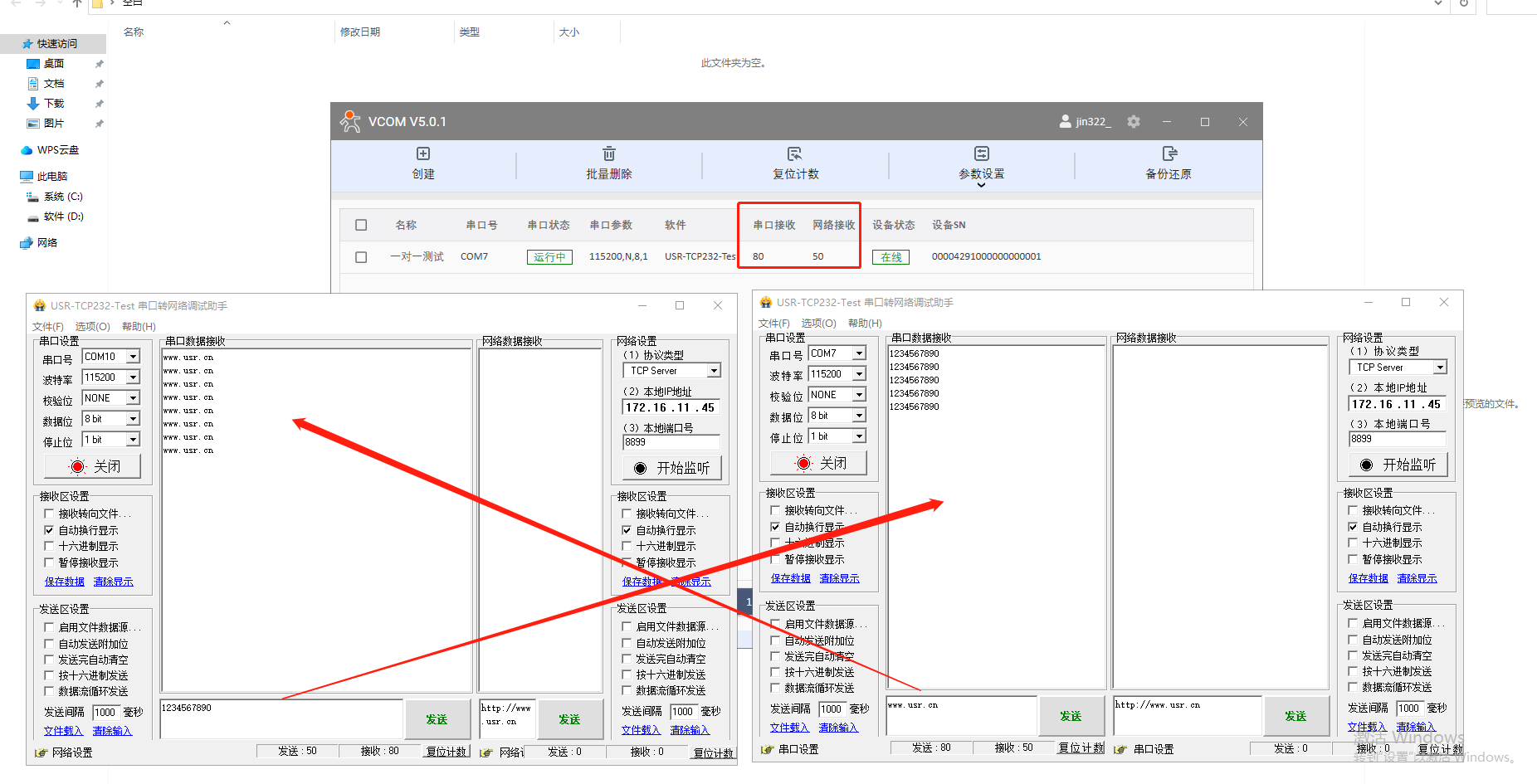

2、实际串口和虚拟串口之间测试数据通讯。

编写人：金志方 编写日期：2024-03-21

审核人：金志方 审核日期：2024-03-21

订正版本：V1.0 订正内容：初稿
